Mon moule !! Je le cherchais partout !!??Et tu vas laisser ces deux larges bandes blanches sur le fond de la jumbo ??
Beau travail Sacha, ça chôme pas !!
Remarque avec le temps qu'il fait.....
J200 Higuerilla: table Y'a plus Sunburst
Modérateurs : Benoit de Bretagne, carlos, chloé
-
TakeItSlow
- Messages : 799
- Inscription : sam. 31 mai 2008, 10:46
Pour les bandes blanches: ben oui, fan de tuning oblige
Plus sérieusement, j'aime pas les jacky's cars
Autrement, jour de grêve contre les rythmes scolaires, j'ai découpé quelques barres et, à 46% d'humidité, j'ai collé les barres du fond
J'ai aussi tracé le barrage de la jumbo en suivant ton plan Eryck (ben oui, en plus d'avoir subtilisé ton moule -terrible Alzheimer!!!!-, j'ai aussi piqué ton plan
. J'ai hésité à modifier en suivant au moins un peu le plan de Carlos mais finalement, j'ai vu que ma vraie J200 à la haut du X à 4cm de l'ouverture, et pas à 2,6. Donc, je suis plutôt le plan pour le barrage de table (avec un tite modif pour les barres sous la touche). Je pourrais comparer l'effet du fond érable et du fond palissandre (non, non, pas prétention de ma part du tout!). Je vais affiner les bords du grand lobe sur 4cm environ pour laisser plus vibrer la table...
Et pour la classique hybride, je suis le plan Friederich en hommage à celle qui a été mienne auparavant...
C'est tout.
A ++
Plus sérieusement, j'aime pas les jacky's cars
Autrement, jour de grêve contre les rythmes scolaires, j'ai découpé quelques barres et, à 46% d'humidité, j'ai collé les barres du fond
J'ai aussi tracé le barrage de la jumbo en suivant ton plan Eryck (ben oui, en plus d'avoir subtilisé ton moule -terrible Alzheimer!!!!-, j'ai aussi piqué ton plan
. J'ai hésité à modifier en suivant au moins un peu le plan de Carlos mais finalement, j'ai vu que ma vraie J200 à la haut du X à 4cm de l'ouverture, et pas à 2,6. Donc, je suis plutôt le plan pour le barrage de table (avec un tite modif pour les barres sous la touche). Je pourrais comparer l'effet du fond érable et du fond palissandre (non, non, pas prétention de ma part du tout!). Je vais affiner les bords du grand lobe sur 4cm environ pour laisser plus vibrer la table...Et pour la classique hybride, je suis le plan Friederich en hommage à celle qui a été mienne auparavant...
C'est tout.
A ++
Dernière modification par TakeItSlow le mer. 15 mai 2013, 18:15, modifié 1 fois.
-
TakeItSlow
- Messages : 799
- Inscription : sam. 31 mai 2008, 10:46
Semaine chargée...
P'tite comparaison des touches...
Sinon, boulot plus important
Incrustation de la rosace classique
Collage du barrage de table
Pour arriver à
Je n'ai pas fini la mise en forme mais, bien que suivant le plan de Mr Friederich, j'ai l'impression qu'elles sont balèzes... C'est moi ou bien y'a quelque chose qui ne va pas?
Sinon, fondur sur les barres avant de fondurer le fond sans doute
Et collage des barres sur l'higuerilla il y a 30 minutes de ça...
Bon week end à tous. Et si des spécialistes de classiques passent par là, je veux bien des avis sur le barrage
A +
P'tite comparaison des touches...
Sinon, boulot plus important
Incrustation de la rosace classique
Collage du barrage de table
Pour arriver à
Je n'ai pas fini la mise en forme mais, bien que suivant le plan de Mr Friederich, j'ai l'impression qu'elles sont balèzes... C'est moi ou bien y'a quelque chose qui ne va pas?
Sinon, fondur sur les barres avant de fondurer le fond sans doute
Et collage des barres sur l'higuerilla il y a 30 minutes de ça...
Bon week end à tous. Et si des spécialistes de classiques passent par là, je veux bien des avis sur le barrage
A +
J'ai fait ce barrage sur ma première et je peux te dire qu'il est trop costaud sauf à avoir une table de 1mm épaisseur. Je pense que tu peux alléger.
D'habitude , on essaye d'axer un motif pour la rosace, peu importe lequel.
D'habitude , on essaye d'axer un motif pour la rosace, peu importe lequel.
C'est une triste chose de songer que la nature vous parle et que le genre humain ne l'écoute pas.
-
quentinjazz
- Messages : 4493
- Inscription : lun. 29 mars 2010, 21:12
- Localisation : La Madeleine (59)
-
TakeItSlow
- Messages : 799
- Inscription : sam. 31 mai 2008, 10:46
Bon, pour vous répondre à tous les deux:
Quentin:
C'est vrai que le X est fermé. Pas dit que je ne mélange pas un peu plusieurs plans, genre Michel et les photos de barrage J200 trouvés sur le net en plus du plan papier...
Pour la rosace J200, je dois m'en occuper... demain?! tu pourras me dire...
Alain:
pour la rosace classique. Ce n'est qu'après coup que je me suis rendu compte de ma bourde. Mais maintenant, c'est trop tard. Erreur de débutant!
Et pour le barrage, ce n'est donc pas moi le souci
C'est le plan? Pourquoi?????
Fort de ton expérience, qu'affinerais-tu? L'éventail encore (4.5mm de large sur 5mm de haut pour l'instant) ou d'autres barres, ou toutes?
Si je fais ça au "pif", j'ai peur de ne pas comprendre ce que je fais -bon, ça ne sera pas nouveau, certes- mais pour une classique...
Quentin:
C'est vrai que le X est fermé. Pas dit que je ne mélange pas un peu plusieurs plans, genre Michel et les photos de barrage J200 trouvés sur le net en plus du plan papier...
Pour la rosace J200, je dois m'en occuper... demain?! tu pourras me dire...
Alain:
pour la rosace classique. Ce n'est qu'après coup que je me suis rendu compte de ma bourde. Mais maintenant, c'est trop tard. Erreur de débutant! Et pour le barrage, ce n'est donc pas moi le souci
C'est le plan? Pourquoi?????Fort de ton expérience, qu'affinerais-tu? L'éventail encore (4.5mm de large sur 5mm de haut pour l'instant) ou d'autres barres, ou toutes?
Si je fais ça au "pif", j'ai peur de ne pas comprendre ce que je fais -bon, ça ne sera pas nouveau, certes- mais pour une classique...
Sacha, sur la Barbero qui sonne 10 x mieux que ma première, les brins de l'éventail font 6mm de large par 2.5 (côté aiguës) jusqu'à 4mm de haut (côté graves) et leur section est triangulaire et en plus, tu n'en as que 5 au lieu de 7. Les barres, quant à elles, font 7.5 x 15 et 9 x 12.5 en forme d'ogive. Tu pourrais aussi allonger le dégraissage de tes barres (enfin ce que vous appelez en bon franglais : scallopage)
Le plan Friederich n'est pas faux, il est dessiné pour une table fine en Red Cedar et non pour une épicéa, mais ce détail qui a son importance n'est pas précisé.
Le plan Friederich n'est pas faux, il est dessiné pour une table fine en Red Cedar et non pour une épicéa, mais ce détail qui a son importance n'est pas précisé.
C'est une triste chose de songer que la nature vous parle et que le genre humain ne l'écoute pas.
-
quentinjazz
- Messages : 4493
- Inscription : lun. 29 mars 2010, 21:12
- Localisation : La Madeleine (59)
En effet ça paraît mieux équilibré, moins étriqué pour la zone qui est quand même celle d'où provient le son au départ.Birdie a écrit :Pour le X de la 200, il me semble que j'avais gardé le contact en haut entre les extrémités du X et celle de la transversale, par contre j'avais remonté le centre du X vers la rosace. Ce qui ouvre le X, remonte le bas du X et libère la table en bas :
La lutherie c'est comme à la Cogip: les rosaces sont des dollars, et les tables en épicéa sur quartier sont des dossiers!
-
TakeItSlow
- Messages : 799
- Inscription : sam. 31 mai 2008, 10:46
Merci à vous trois pour vos écrits et photos, je vais pouvoir réfléchir à la classique et...
J'ai recommencé le dessin du barrage pour la jumbo.
Avec la photo d'Eryck et quelques photos et radios de barrage de J200 trouvées sur le site non officiel des Martins, je me suis amusé à agrandir plusieurs feuilles A4 à l'échelle afin d'avoir un "début" de plan.

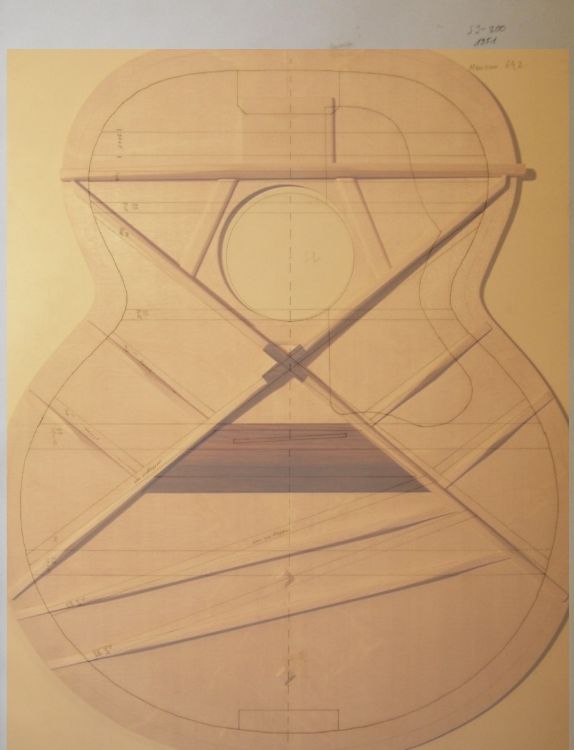

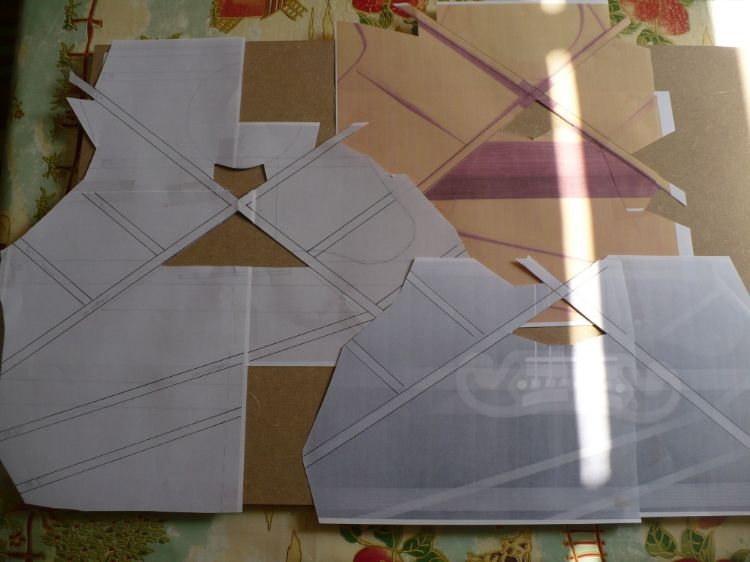

A gauche nous avons un plan de J200 de 1951, à droite en couleur le barrage d'Eryck et en bas, une radiographie d'une J200 de 1948.
En superposant la 1948 et la 1951, j'ai trouvé la même "direction" (à 1" de la rosace). Le barrage du X d'Eryck semble, en comparaison des deux autres, plus fermé. Eryck ayant opté pour un mix de son plan de J200 avec celui de Michel, j'ai quant à moi opté pour 1948 et 1951...

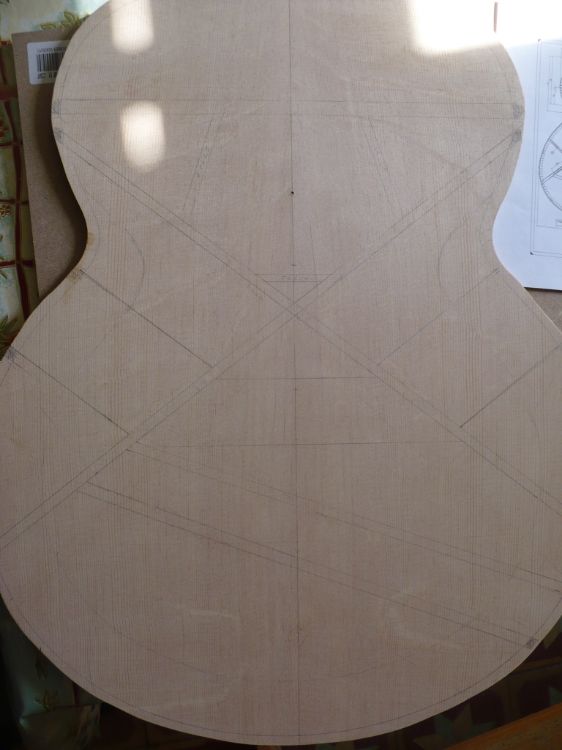

Voilà donc le nouveau dessin de barrage

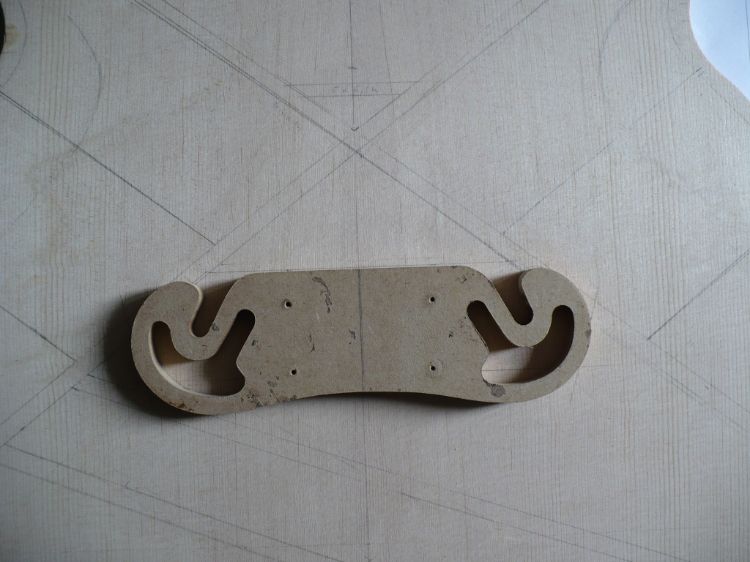

Et avec le gabarit du chevalet d'Eryck à son futur emplacement
Qu'en dites vous? Mieux? Oui, je pense, pour sûr même que celui du plan Lmii de la J200. Mais je n'arrive pas à retrouver mon outil à angle pour vous dire combien d'angle à mon X...
Le truc bizarre, c'est que mes barres de tonalité ne sont pas parallèles, genre 3cm sur le X et 3.5 sur l'éclisses (mais c'est le cas sur les deux photos 1948 et 51...). Ca vous semble normal?
A ++
J'ai recommencé le dessin du barrage pour la jumbo.
Avec la photo d'Eryck et quelques photos et radios de barrage de J200 trouvées sur le site non officiel des Martins, je me suis amusé à agrandir plusieurs feuilles A4 à l'échelle afin d'avoir un "début" de plan.
A gauche nous avons un plan de J200 de 1951, à droite en couleur le barrage d'Eryck et en bas, une radiographie d'une J200 de 1948.
En superposant la 1948 et la 1951, j'ai trouvé la même "direction" (à 1" de la rosace). Le barrage du X d'Eryck semble, en comparaison des deux autres, plus fermé. Eryck ayant opté pour un mix de son plan de J200 avec celui de Michel, j'ai quant à moi opté pour 1948 et 1951...
Voilà donc le nouveau dessin de barrage
Et avec le gabarit du chevalet d'Eryck à son futur emplacement
Qu'en dites vous? Mieux? Oui, je pense, pour sûr même que celui du plan Lmii de la J200. Mais je n'arrive pas à retrouver mon outil à angle pour vous dire combien d'angle à mon X...
Le truc bizarre, c'est que mes barres de tonalité ne sont pas parallèles, genre 3cm sur le X et 3.5 sur l'éclisses (mais c'est le cas sur les deux photos 1948 et 51...). Ca vous semble normal?
A ++
-
TakeItSlow
- Messages : 799
- Inscription : sam. 31 mai 2008, 10:46
Hello tous,
Me voilà avec la suite... de la J200 - car faudra bien que je rende un jour la boite à Eryck...
L'hybride classique attend sagement...
En superposant dans toshop la photo du barrage de la J200 d'Eryck avec celui d plan d'une J200 de 1951, on a
Comme je l'écrivais un peu plus haut, X un peu plus fermé.
En superposant mon nouveau dessin de barrage avec le 1951, on a
Si je ne me suis pas planté dans mes mesures, on est à 105° d'angle pour le X, comme sur certaines autres Gibson (genre AJ) de ces années là...
Sinon, du grand classique pour cette semaine avec collage des blocs
collage des contre éclisses
Et après mise en forme de l'ensemble grâce aux radius dishes, on laisse tout se reposer
Et on attaque la table avec
Et après façonnage du barrage, on commence par presque toutes les barres
Et le X danse en attendant son tour (puisque le renfort de chevalet, ainsi que les tone bars et les finger seront encastrés)
Eryck reverra bientôt son moule...
A ++
Bon week end.
Me voilà avec la suite... de la J200 - car faudra bien que je rende un jour la boite à Eryck...
L'hybride classique attend sagement...
En superposant dans toshop la photo du barrage de la J200 d'Eryck avec celui d plan d'une J200 de 1951, on a
Comme je l'écrivais un peu plus haut, X un peu plus fermé.
En superposant mon nouveau dessin de barrage avec le 1951, on a
Si je ne me suis pas planté dans mes mesures, on est à 105° d'angle pour le X, comme sur certaines autres Gibson (genre AJ) de ces années là...
Sinon, du grand classique pour cette semaine avec collage des blocs
collage des contre éclisses
Et après mise en forme de l'ensemble grâce aux radius dishes, on laisse tout se reposer
Et on attaque la table avec
Et après façonnage du barrage, on commence par presque toutes les barres
Et le X danse en attendant son tour (puisque le renfort de chevalet, ainsi que les tone bars et les finger seront encastrés)
Eryck reverra bientôt son moule...
A ++
Bon week end.
T'inquiète, y'a pas l'feu Sacha. Je n'ai pas de jumbo prévue dans ma liste....
Très bien ces infos sur le barrage. Et ton option a l'air intéressante. Pour sûr, elle va envoyer des basses celle-ci !
Toujours sur le thème des barrages, comme Alain je trouve celui de ta classique vraiment costaud. C'est celui d'une Brassens.... Mais peut-être que tu veux lui mettre des cordes acier ??
Bonne suite à tes projets.
Très bien ces infos sur le barrage. Et ton option a l'air intéressante. Pour sûr, elle va envoyer des basses celle-ci !
Toujours sur le thème des barrages, comme Alain je trouve celui de ta classique vraiment costaud. C'est celui d'une Brassens.... Mais peut-être que tu veux lui mettre des cordes acier ??
Bonne suite à tes projets.
Sauvez un arbre, mangez un castor....
-
TakeItSlow
- Messages : 799
- Inscription : sam. 31 mai 2008, 10:46
Merci Eryck!
Alors, beaucoup de lectures ces derniers temps, lectures grâce auxquels j'ai avancé dans mon projet...
Après scallopage du barrage de la table, 8mm-8.5mm au milieu contre 7.5 sur le plan de Michel
Ne retrouvant plus mon élastique tendeur suite au déménagement de l'atelier, j'ai utilisé du scotch pour placer la table sur les éclisses dans le moule et marquer l'emplacement des endroits où je devrais enlever de la matière
Un petit coup de dremel plus tard
La table s'emboite dans les éclisses.
Idem pour le fond
Et donc, comme je le disais, d'après mes lectures ("De Benedetto à Stradivarius ou comment renouer avec la tradition" et "Les contraintes du Bois: lutherie des mathématiques chinoises"), je viens de coller mon fond en suivant les recommandations de ces deux livres pour contrer les forces gravitationnelles de la colle
Demain, collage des renforts d'éclisses et nettoyage du fond avant collage de la table vendredi.
A ++
Alors, beaucoup de lectures ces derniers temps, lectures grâce auxquels j'ai avancé dans mon projet...
Après scallopage du barrage de la table, 8mm-8.5mm au milieu contre 7.5 sur le plan de Michel
Ne retrouvant plus mon élastique tendeur suite au déménagement de l'atelier, j'ai utilisé du scotch pour placer la table sur les éclisses dans le moule et marquer l'emplacement des endroits où je devrais enlever de la matière
Un petit coup de dremel plus tard
La table s'emboite dans les éclisses.
Idem pour le fond
Et donc, comme je le disais, d'après mes lectures ("De Benedetto à Stradivarius ou comment renouer avec la tradition" et "Les contraintes du Bois: lutherie des mathématiques chinoises"), je viens de coller mon fond en suivant les recommandations de ces deux livres pour contrer les forces gravitationnelles de la colle
Demain, collage des renforts d'éclisses et nettoyage du fond avant collage de la table vendredi.
A ++
