Dispositif pour fileterie...

rastaferraille · Message par **rastaferraille** » sam. 11 août 2012, 22:05

Salut !

Dis oldman, t'as suivi des plans ou explications quelconques pour faire ta torturette à filets ? Si dès fois t'avais un lien ou deux..

J'oubliais : super beau boulot, ça va sans dire !

Merci !

Oldman · Message par **Oldman** » sam. 11 août 2012, 23:00

Salut à toi,
Non, je n' avais de plan....
Demain je suis absent mais dès lundi je te donnerai des infos qui devraient te permettre de t'y retrouver....
Bon dimanche
Cordialement

rastaferraille · Message par **rastaferraille** » dim. 12 août 2012, 11:14

Salut !
Merci à toi ! c'est très sympa !
Bon dimanche à toi aussi !

Oldman · Message par **Oldman** » lun. 13 août 2012, 15:06

Texte recadré ci dessous

Oldman · Message par **Oldman** » lun. 13 août 2012, 16:13

Bon , voilà ... je m'occupe de toi .... ce matin atelier crobage .... ça donne ça:

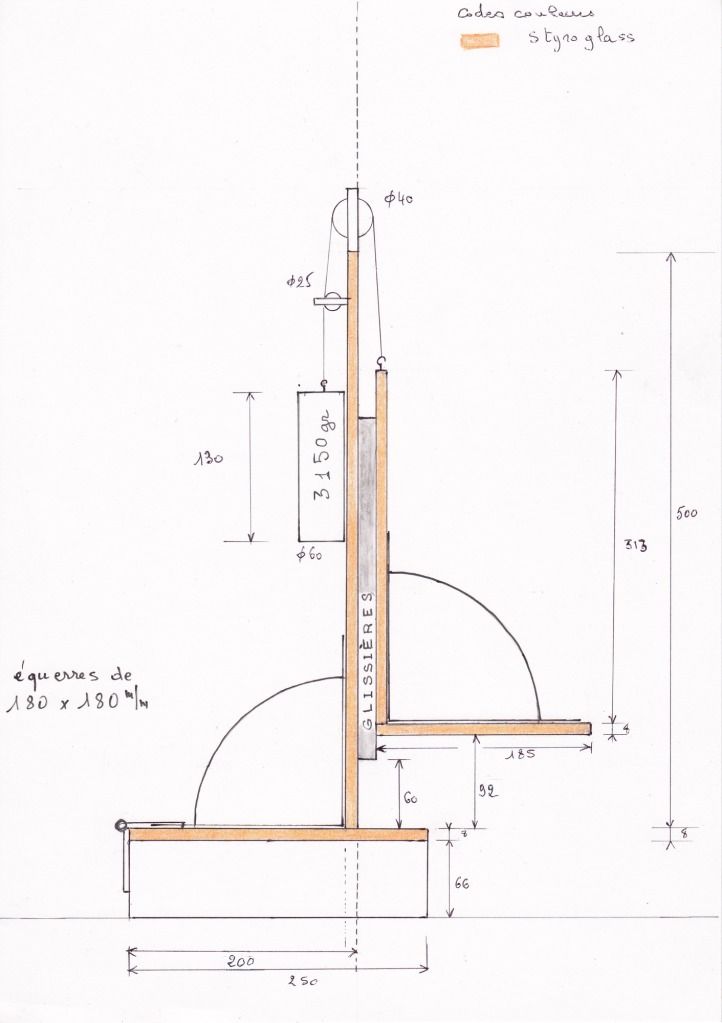

pour le schéma du dispositif en général....

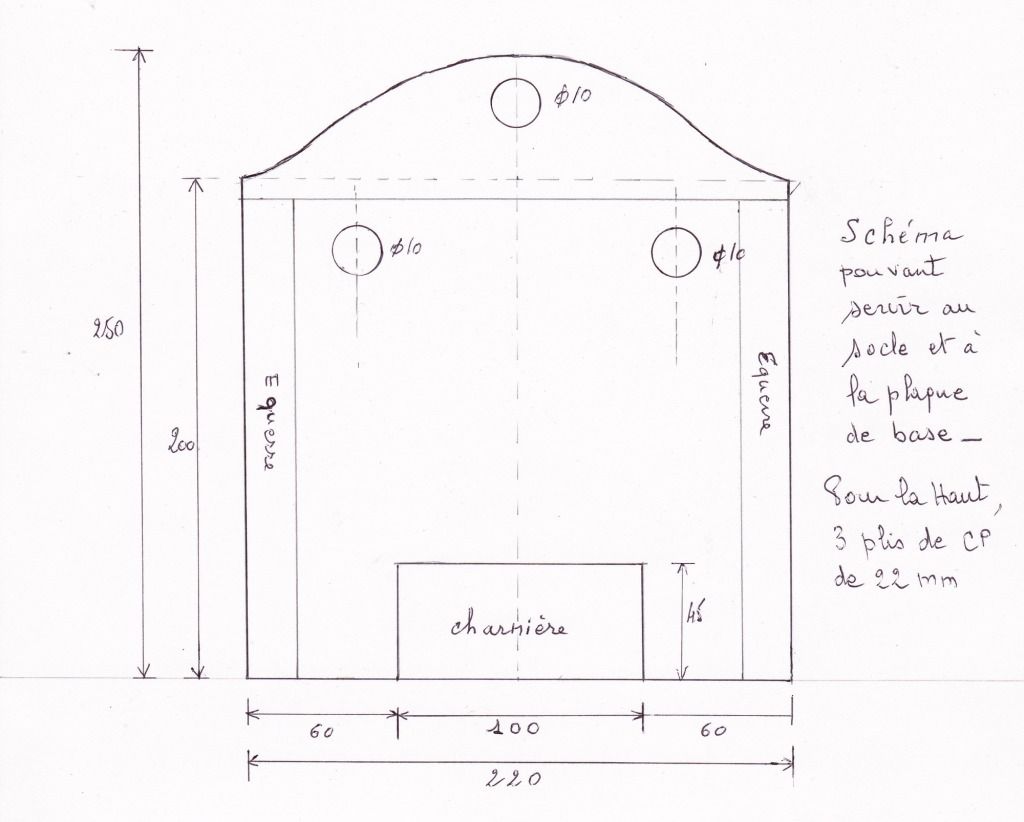

et un schéma pour le socle (et le support arrière)

les dimensions ont été déterminées en fonction de la taille de plaque de styroglass (500 * 500 ). Donc la réf utilisée: Styroglass clair lisse 8 mm en plaque 500 * 50 mm chez Merlin ....
Dans la première plaque j'ai la distribution suivante:
500 * 220 , grand panneau vertical
310 * 220 , petit panneau vertical , sur ces 2 panneaux sont fixées les coulisses
220 * 185 , support de la défonceuse

Dans le deuxième panneau, on a la coupe du support horizontal arrière de
250 * 220 mm . Il va te rester une belle chute dans laquelle tu pourras faire d'autres gabarits... L'avantage du styroglass pour moi c'est qu'il se coupe et se ponce très facilement , par contre il raye facilement .

Tu rajoutes quatre équerres 180 * 180 mm à 3 euros centimes (merlin) , et ton socle en CP , de façon à avoir la hauteur voulu ( 66 mm), deux roulettes
pour guider le cable et un contrepoids qui sera d'un poids en rapport avec celui de ta défonceuse ... pour ma part, j'arrive à 3,150 kg.

Tu verras que l'action lever/ descente du dispositif est facilitée par un contrepoids bien calculé... Pour cela, j'ai pris un morceau de pied de table de bureau diamètre 60 mm dans lequel j'ai coulé du plomb et deux crochets. je l'ai fait en deux fois comme ça j'ai ajusté le poids avec de la grenaille et voilà....

Un morceau de tige filetée pour régler la hauteur de repose du plateau de défonce ( en fonction de la hauteur de caisse d'instrument), qui viendra reposé sur l'écrou de réglage de la charnière.

3 boulons de diam 10 mm * 30 ou 35 mm .... 2 vont te servir à soulager la plaque arrière articulée par ta charnière .... le troisième est placé devant, dans le chapeau de gendarme et sert à régler la perpendicularité de la fraise.... car pour être certain que ton dispositif sera perpendiculaire au côté de ta guitare, il faudrait être magicien .... dans le cas présent tu règles ton support avec le boulon et tu bloques avec l' écrou....

Il faut donc aussi une charnière ( 100 * 45 mm)

et deux coulisses à billes " Hettich" réf 00495,C2, longueur 350-550 mm.... (toujours chez merlin)

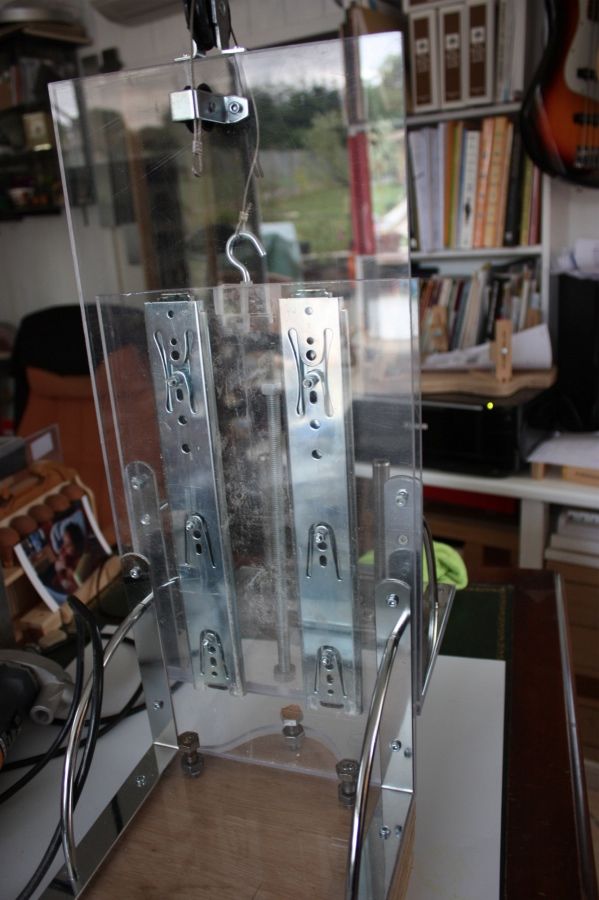

Attention à la qualité des coulisses, pas cher = jeu dans les coulisses. Quand tu vois la différence de prix (minime), il faut pas hésiter à prendre de la bonne qualité. J'ai choisi aussi ce modèle car les éléments sont séparables, donc pour fixer les longerons sur le styroglass, c'est beaucoup plus simple

L'outillage pour la fabrication peut résumer de façon succinte à :

- une scie à métaux pour couper tes panneaux... ( ou faire couper chez merlin)
- Un taraud de 4 mm et un de 5 mm pour fileter tes trous pour fixer tes panneaux ( mais tu peux te contenter d'écrous de serrage)
- 1 lime pour les champs
- 1 tournevis et une clés de serrage

Pour le traçage,je met du papier protecteur peinture (papier genre crêpe) ordinaire et je trace dessus, en même temps ça protège ton styroglass pendant la coupe.

Comme tu vois, rien de bien sorcier....

Il faut enlever la semelle de ta défonceuse et c'est ton panneau qui la remplace, et ça te fait normalement cinq points de fixation. Pour la fixation au dessus, reportes toi à la photo, elle parle d'elle même...

Pour la fraise, je me sert de celle de chez Stew, avec les petites roulettes....

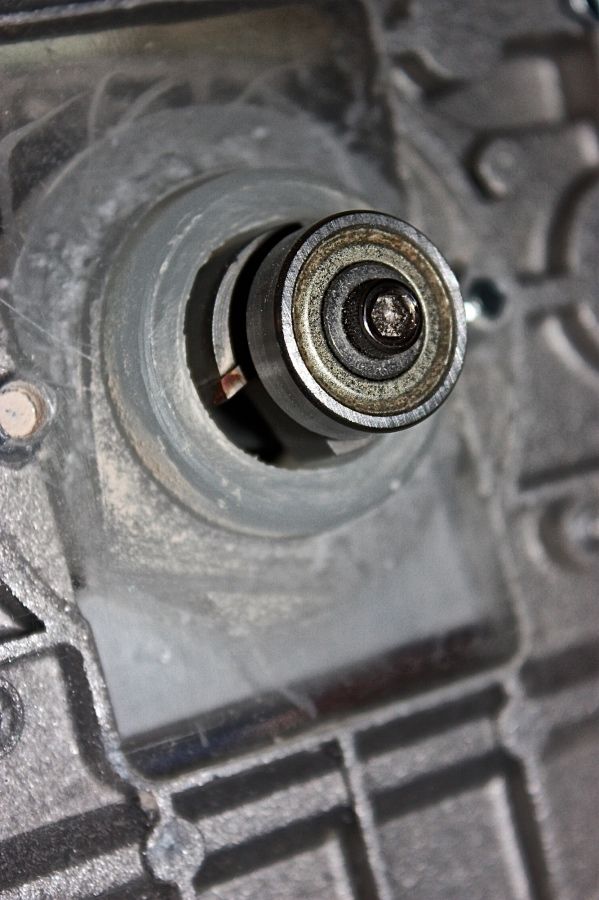

Il te reste à façonner la bague en delrin ou polipro ou autre matériau genre billot de boucher pour guider ta guitare par rapport à la fraise. Moi j'ai percé le trou de la bague au diamètre de la fraise ( en trois fois et je finis avec la fraise )

J'ai laissé de côté le sujet de la défonceuse ou affleureuse, car j'ai pensé que tu savais ce que tu veux utiliser. Moi j'utilise une défonceuse qui m'a couté 60 euros je crois.... enfin bref, quelque chose de simple, comme tu peux voir sur les photos.

Je te rajoutes quelques clichés ou tu peux voir plusieurs détails....

Digères tout ça et poses moi les questions sur les points qui te manques....

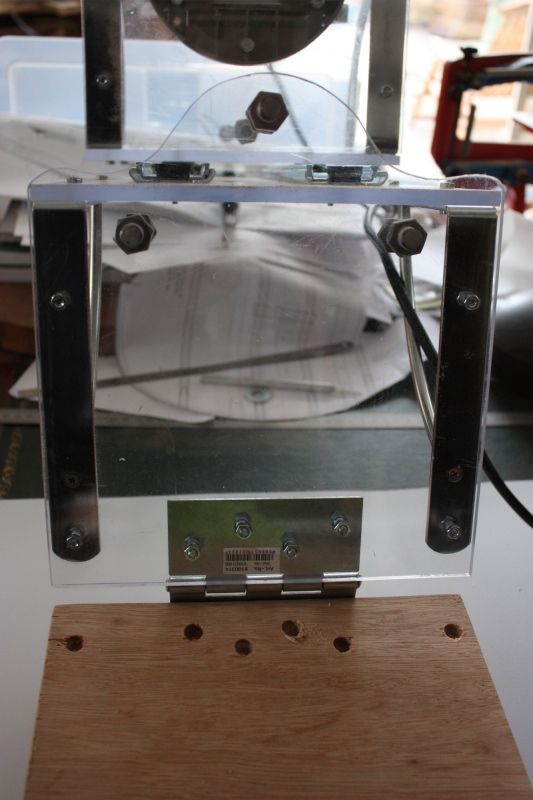

la vue du socle et du plateau arrière

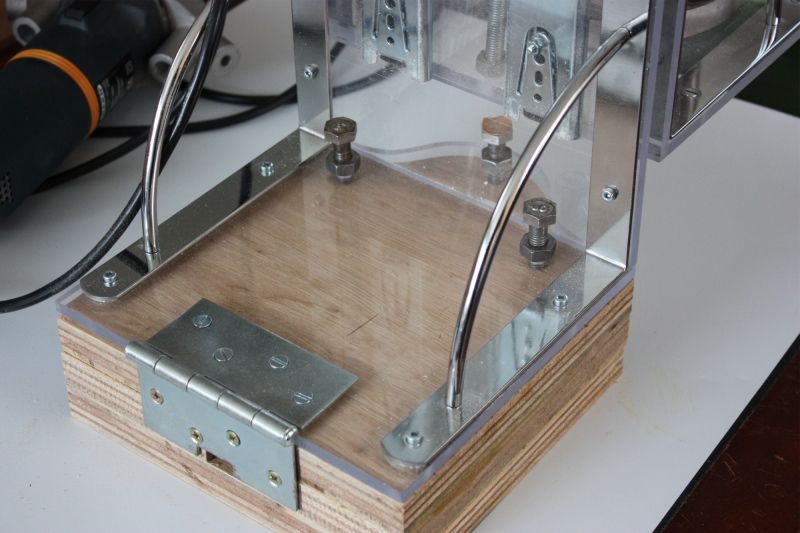

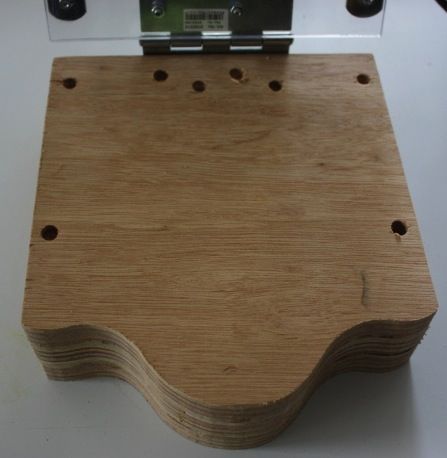

la vue du socle

le socle

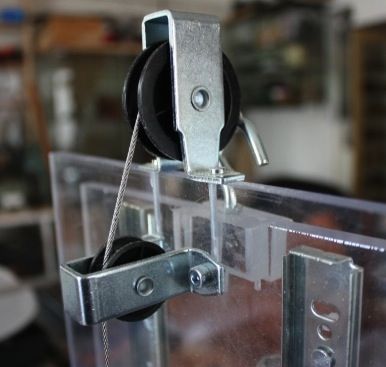

les roulettes

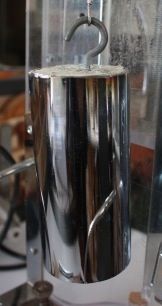

le contre poids

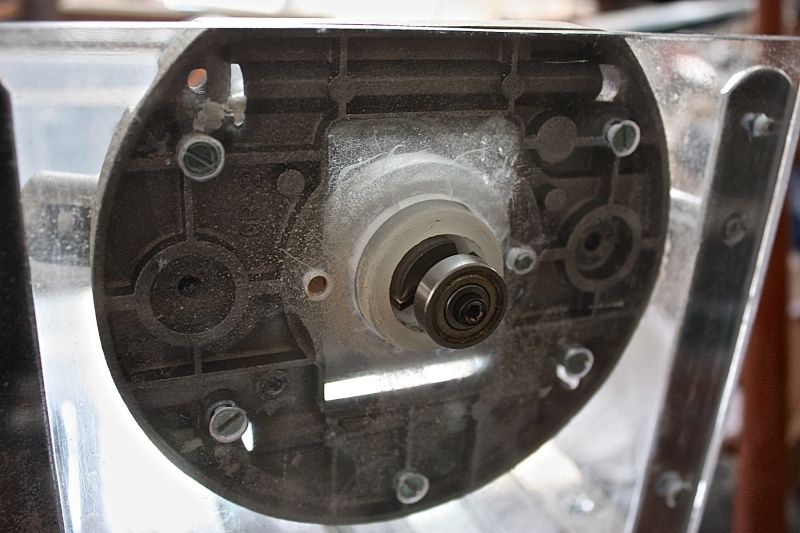

le plateau avec la fraise

le support de défonceuse

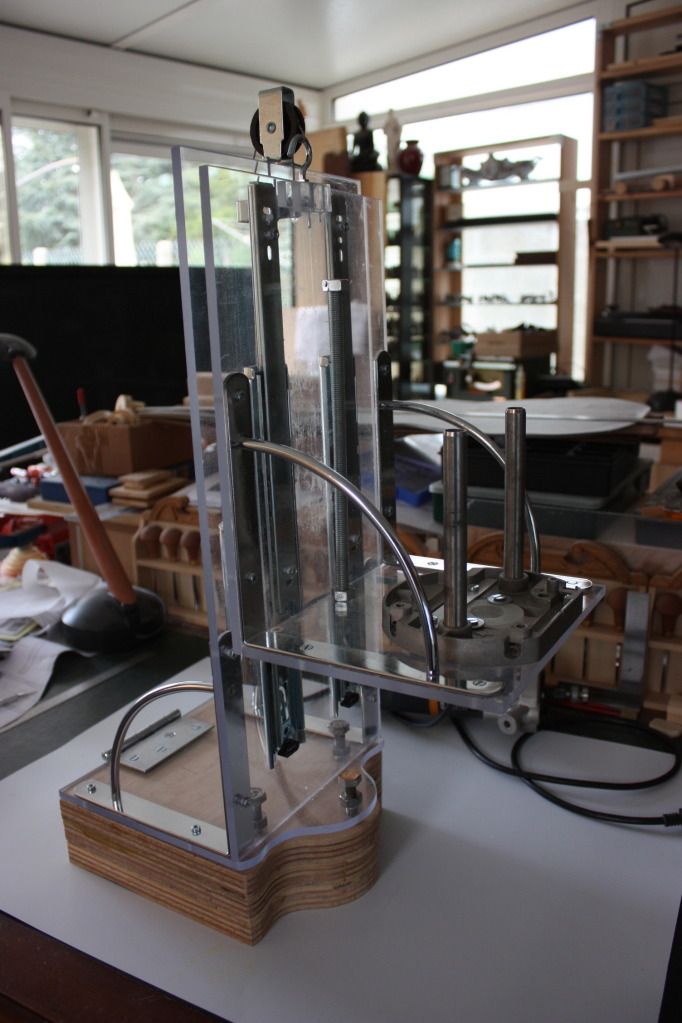

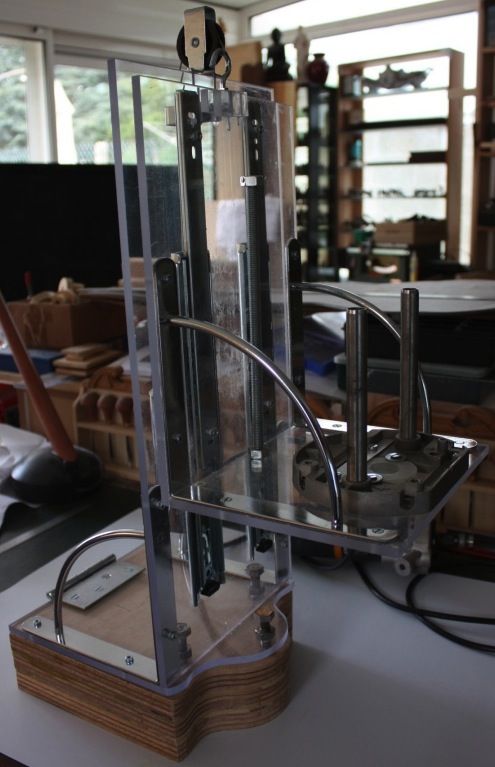

et trois vues globales

A+
Cordialement

rastaferraille · Message par **rastaferraille** » lun. 13 août 2012, 19:03

ça vaut de l'or toutes tes explications !!! Un énooooooooorme merci !

Je ne manquerai pas de m'en faire un et de te donner mes retours à mon tour! !

C'est peut être un peu trop demander, mais si tu as envie, je peux (ou tu peux si t'es hyper motivé) faire un article complet sur le wiki (http://lutherie-guitare.org/mediawiki/i ... uei%20wiki) qui montrerait ton boulot...

En tout cas, chapeau bas, et merci beaucoup pour tous ces détails !

Oldman · Message par **Oldman** » mar. 14 août 2012, 10:21

hello,
C'est bien si ça te convient....
Pour le Wiki, je vais regarder comment ça c'est et je t'en reparle, mais le côté pédagogique est intéressant....

Cordialement

rastaferraille · Message par **rastaferraille** » mar. 14 août 2012, 12:57

Y'a pu les images...

Oldman · Message par **Oldman** » mar. 14 août 2012, 13:39

vérifie elles y sont bien....
j'ai ouvert le post deux fois, et les images sont là !!!!!!!
Cordialement

Gazalain · Message par **Gazalain** » mar. 14 août 2012, 16:19

rastaferraille a écrit :Y'a pu les images...

C'est parce que tu n'as pas été sage, n'auront des images que ceux qui seront sages

Je crois avoir marqué un bon point.
Si tu veux d'autres éléments pour construire ton zinzin, regardes aussi ici, c'est plein d'images

rastaferraille · Message par **rastaferraille** » mar. 14 août 2012, 16:55

Ah mince, desolé, ça doit être mon firewall au boulot qui les bloque ! pardon de t'avoir fait perdre ton temps..

(en plus je suis l'admin du réseau... !! doublement

)
Merci Alain pour le lien !

Oldman · Message par **Oldman** » mar. 14 août 2012, 17:01

Merci Alain, on vient d'échapper au zéro de conduite.....
Alors là ..... mon p'tit bonhomme ..... avec toute cette docu .... si t'arrives pas à te faire un zizounet à filets ......
Incroyable l'être humain ... vous vous rendez tout ce chicotage de neurones pour parvenir à faire une feuillure .....
Pas à dire, comme dit Birdie :
" Ce système est vraiment top. J'ai déjà fait deux guitares avec, nickel !
On est fêlé, ça c'est sûr ! "
Cordialement

witold · Message par **witold** » mar. 21 août 2012, 13:26

Je rajoute un petit quelque chose.

http://www.stewmac.com/shop/Tools/Speci ... 1&xsr=2018

A la fin de cet article, tu as un petit schéma pour t'expliquer comment faire tes passes sur ton instrument.
Cela évite les éclats et autre rainures pas très propres..

Oldman · Message par **Oldman** » mar. 21 août 2012, 15:37

Bonjour et merci à toi,
Cela vient compléter les infos sur le dispositif de fraisage....

Pour plus d'infos, voir l'article de Stewart
Cordialement

rastaferraille · Message par **rastaferraille** » dim. 26 août 2012, 10:43

Salut Oldman,

Super ce début d'article sur "le wiki"

Je me suis permis quelques petites corrections de forme.

Si tu galères pour insérer des images, je t'ai mis la méthode sur le forum d'aide au wiki.
