Premier projet : Assemblage d'un Kit Martin Jumbo

[Pat Vurden]

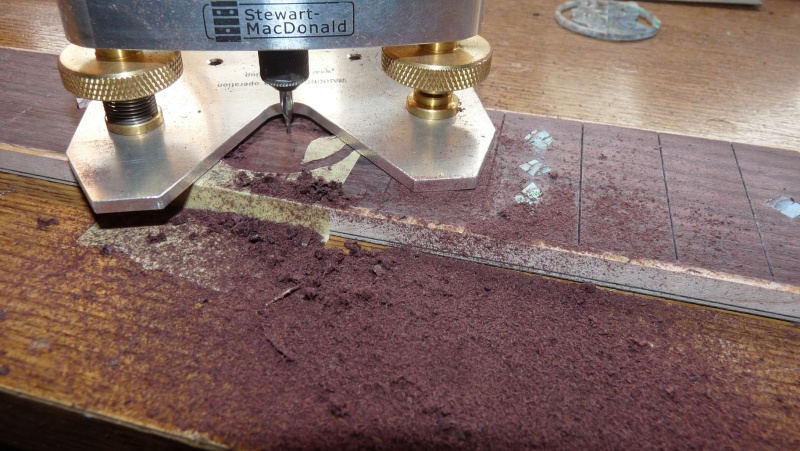

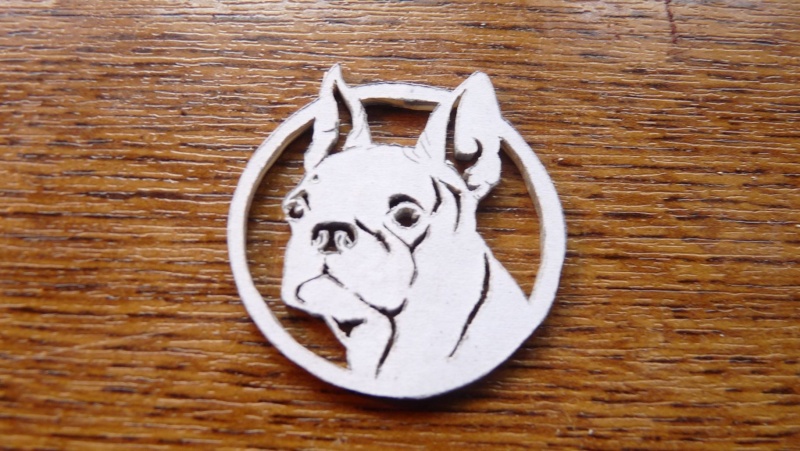

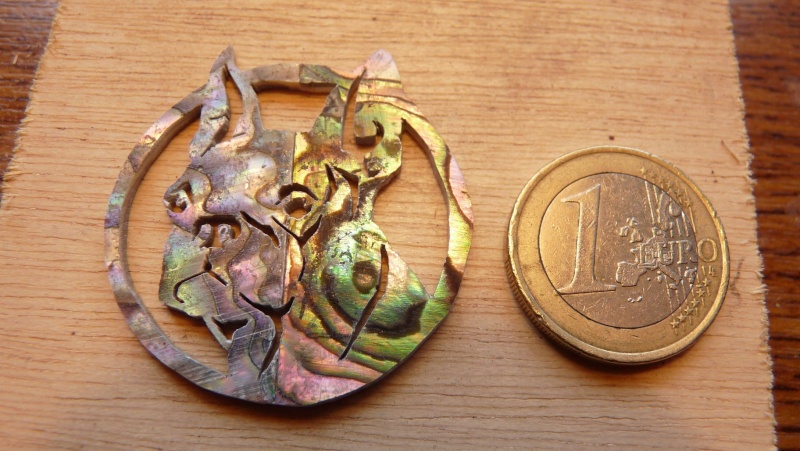

Et voilà, c'est découpé

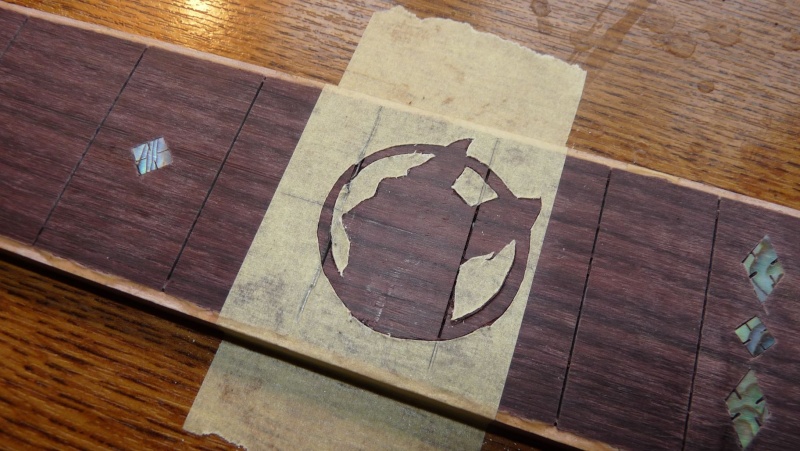

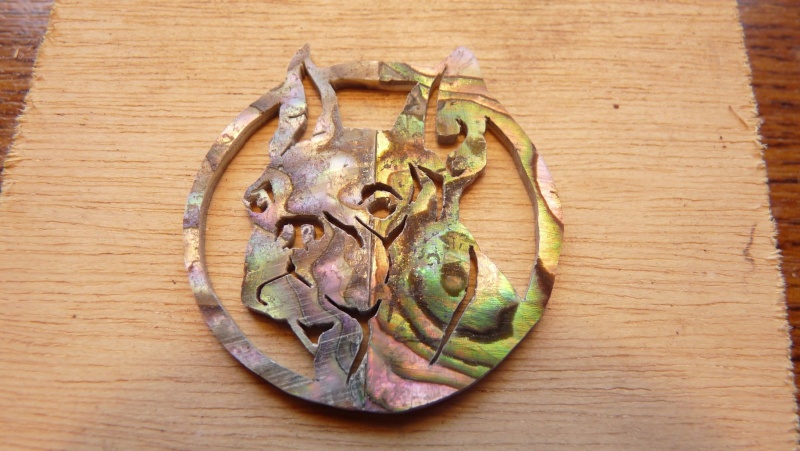

Et voilà le résultat

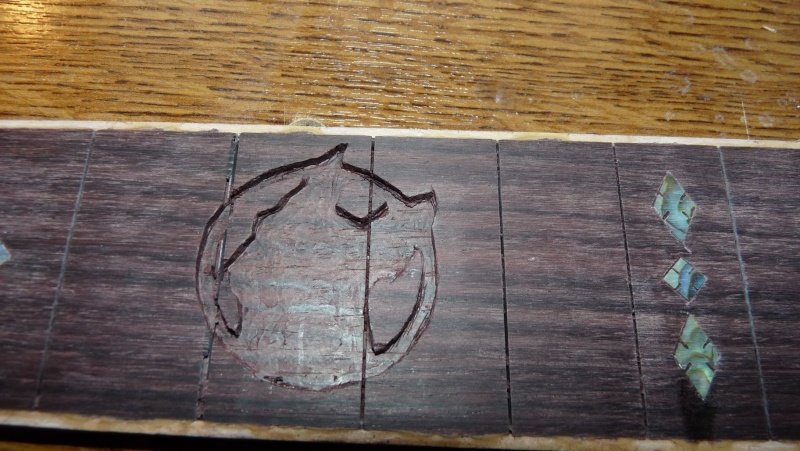

Ensuite je me suis attaqué à l'incrustation, dremel et ciseau à bois. J'avais acheté 2 pièces d'abalone de 2 mm d'épaisseur pour être sûr de ne pas avoir de mauvaises surprises au radiusage.







Bon, ce n'est pas encore parfait, mais sur un aussi gros motif, pas facile de savoir exactement où ça bloque, alors j'ai passé pas mal de temps à enlever des 1:10 èmes au ciseau à bois. Finalement c'est rentré.
Sur les photos de la touche on voit la rainure que j'avais ratée. Je vais reconstituer tout ça à l'epoxy. Etant donné que j'ai déjà collé mes filets, je pense découper le motif à la scie à frettes avant de le coller, et fignoler la rainure après collage avec une scie de nettoyage de frettes.

Si vous avez d'autres idées ou conseils, je suis preneur

[Pat Vurden]

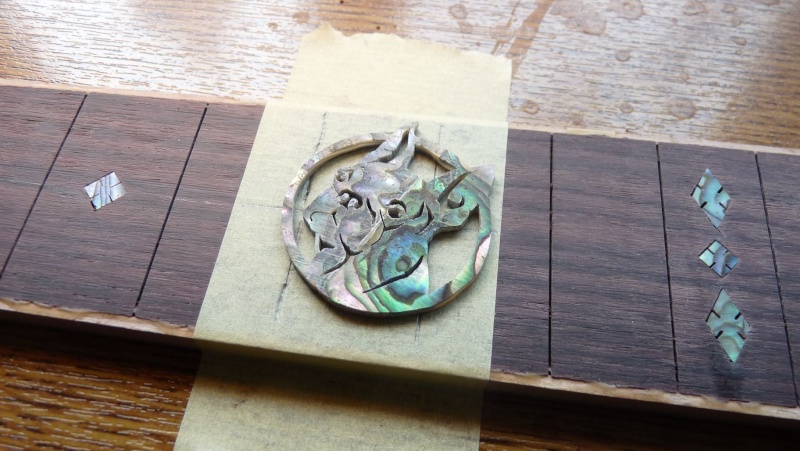

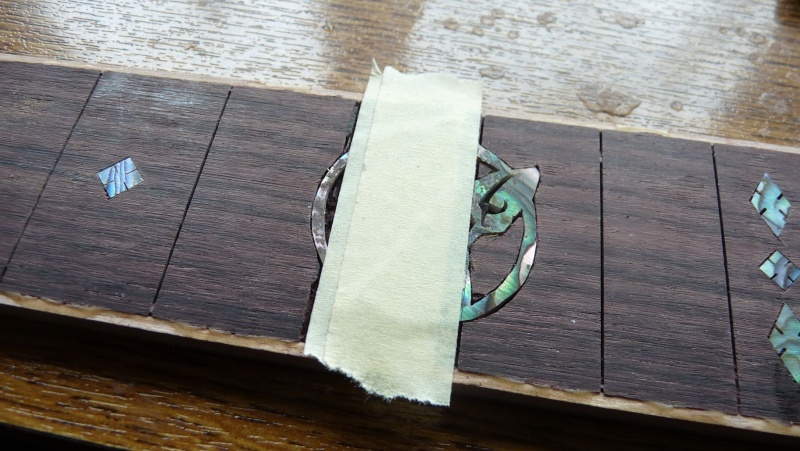

J'ai donc placé un morceau de scotch à l'endroit où je dois couper

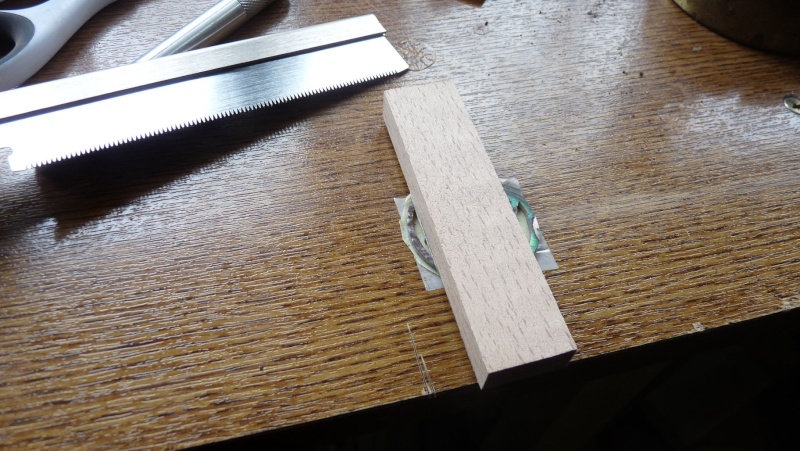

Un petit guide pour la scie

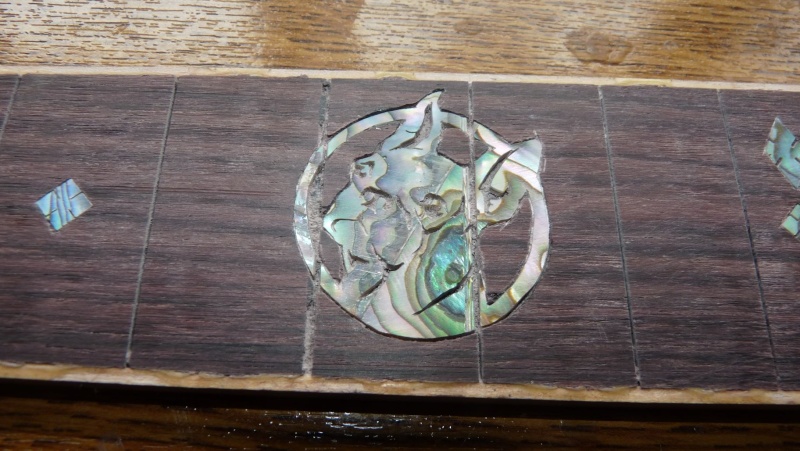

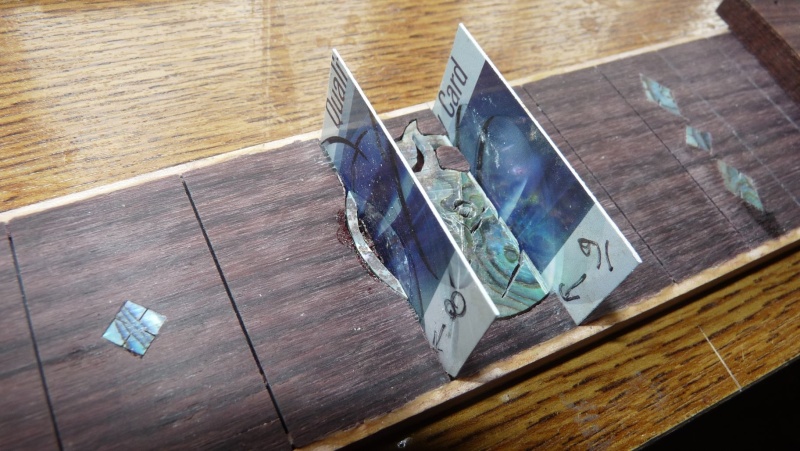

Et voilà. Je me suis fait 2 cales de 0.5 mm dépaisseur pour enfoncer dans la rainure au moment du collage




Voilà c'est collé. Maintenant il va falloir reboucher les trous à la sciure + epoxy




Je vais travailler par zone de part et d'autre des cales.

[Pat Vurden]

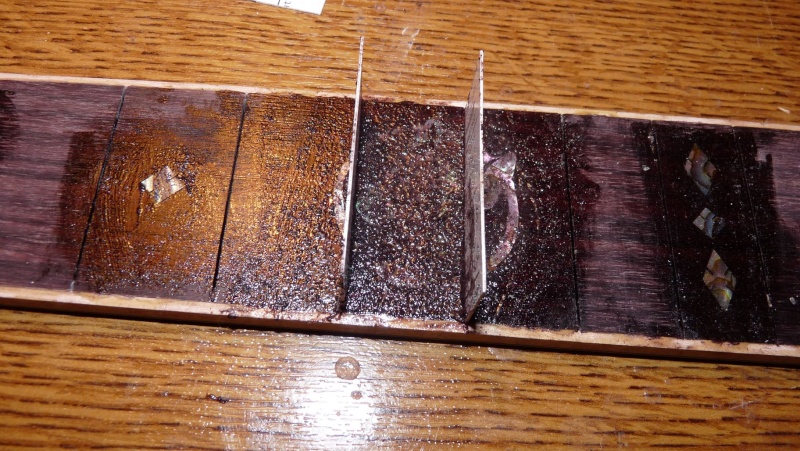

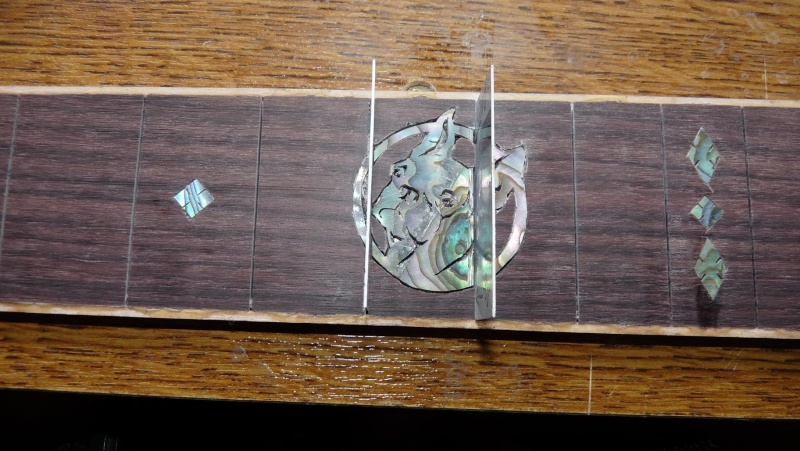

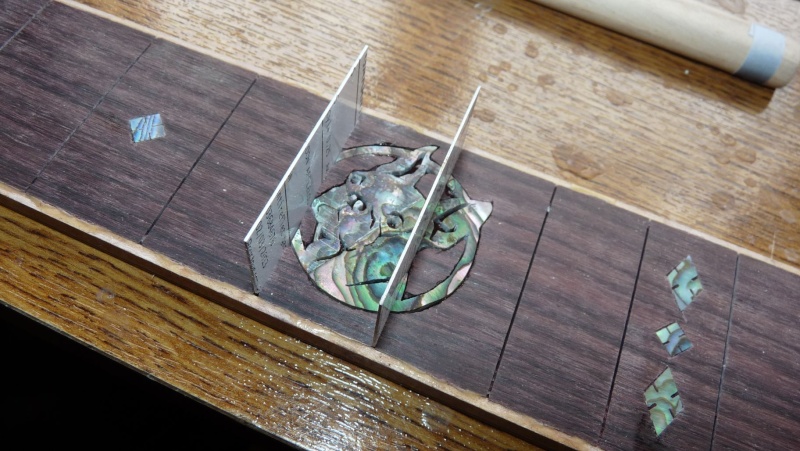

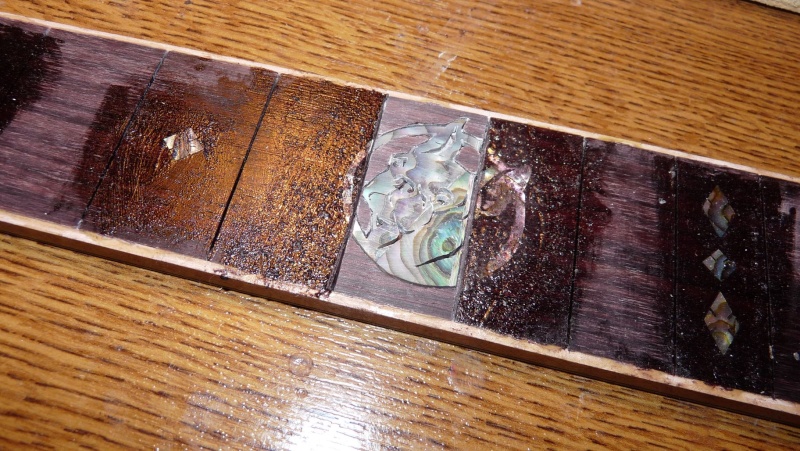

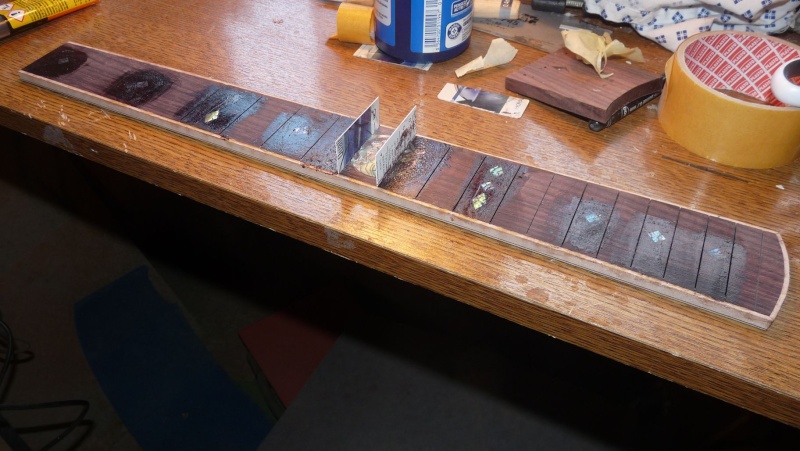

Aujourd'hui j'ai rebouché les interstices à l'epoxy + sciure de palissandre. J'ai inséré des cales en plastique de 0.5 mm d'épaisseur dans les rainures de frette au niveau du motif bouledogue. J'ai d'abord traité les zones extérieures au cales, pour pouvoir les retirer facilement.



Puis j'ai retiré facilement les cales une fois l'epoxy sèche, en donnant un coup de scalpel au niveau de l'arête



Puis j'ai traité la zone interne aux cales.



Demain, ponçage au programme...

[Pat Vurden]

Merci pour vos nombreux commentaires d'encouragement...

Bon, les travaux du jour

Retrait des cales plastique et ponçage

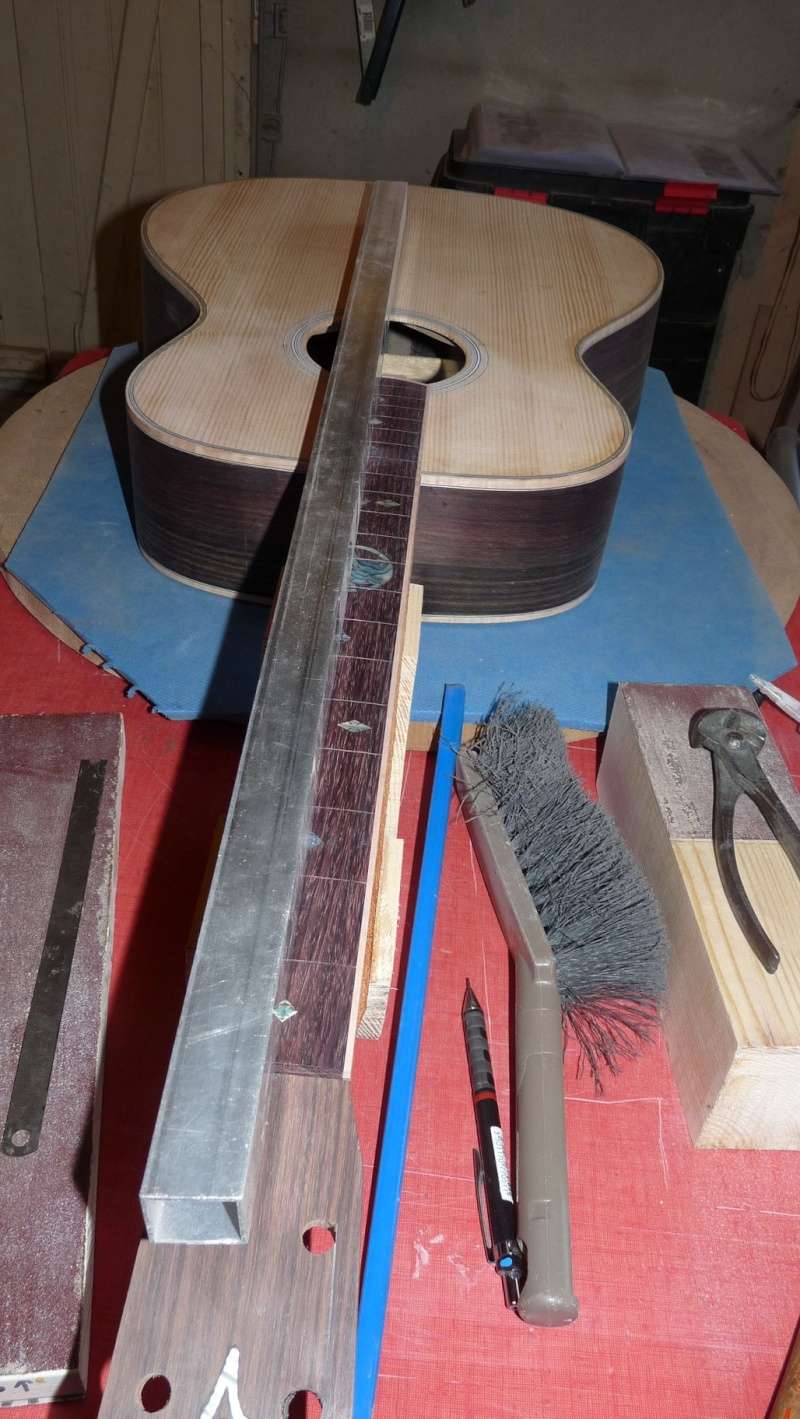

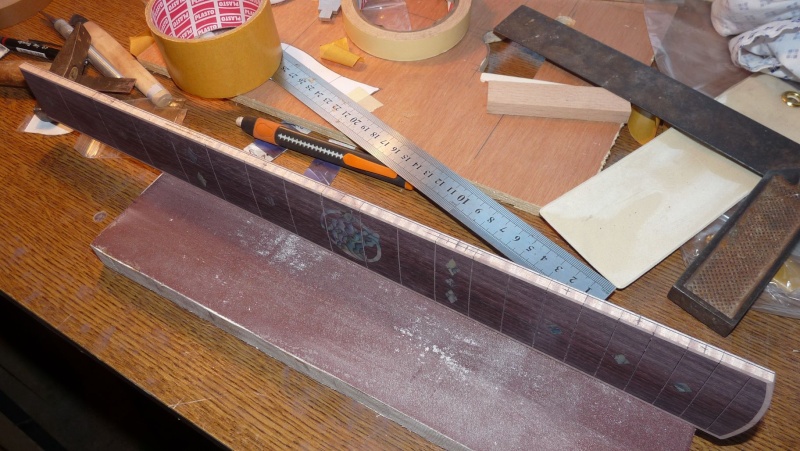

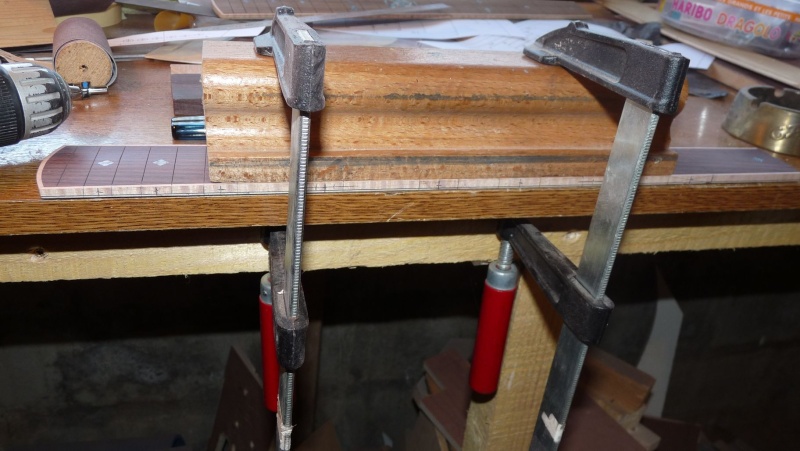

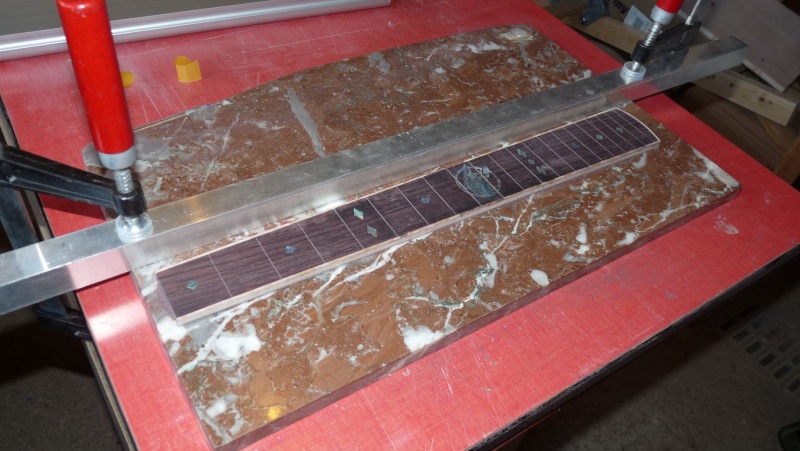

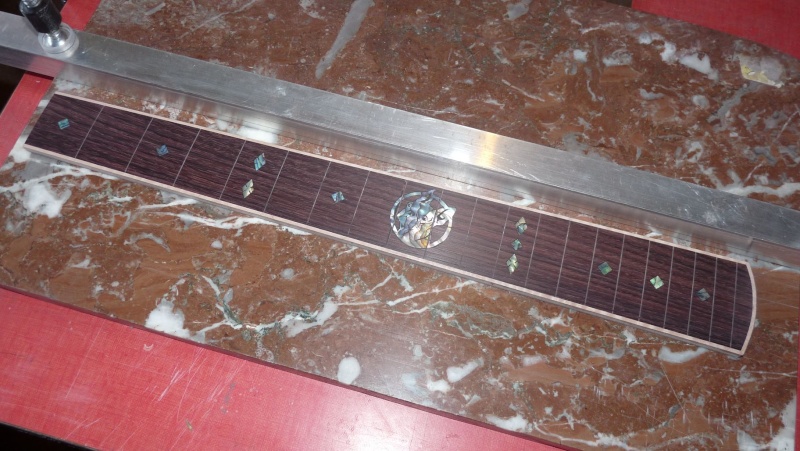

Installation de la touche sur un marbre, et pose d'un guide situé à 35 mm de l'axe de la touche, la cale faisant 70 mm

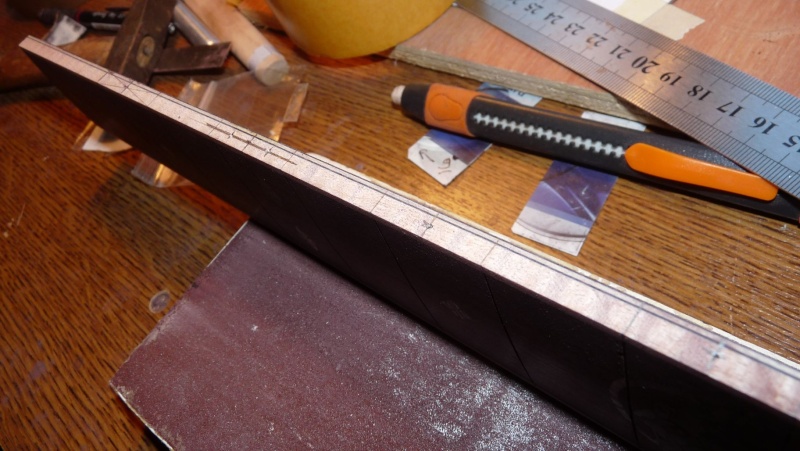

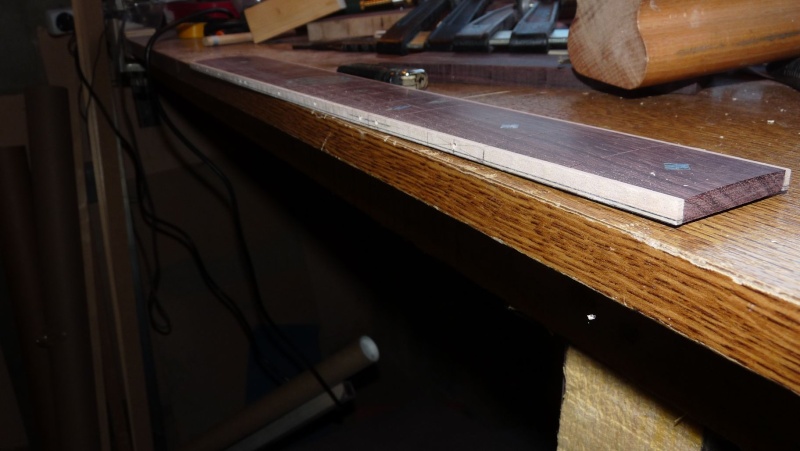

Radiusage en cours. J'avais une bosse au milieu de la touche, on le voit bien sur la photo. J'ai radiusé au grain 120 pour ne pas trop agresser le bois, du coup ça m'a pris 3 bonnes heures pour terminer cette opération...



Radiusage terminé

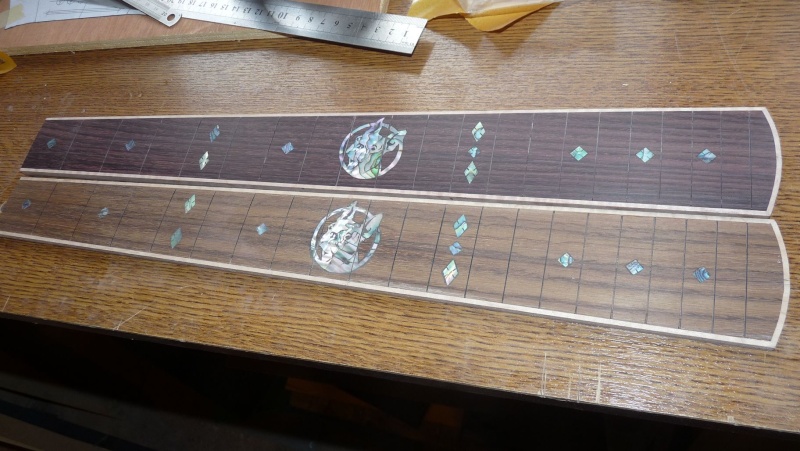

Avec l'ancienne touche. La nouvelle est quand même beaucoup plus belle

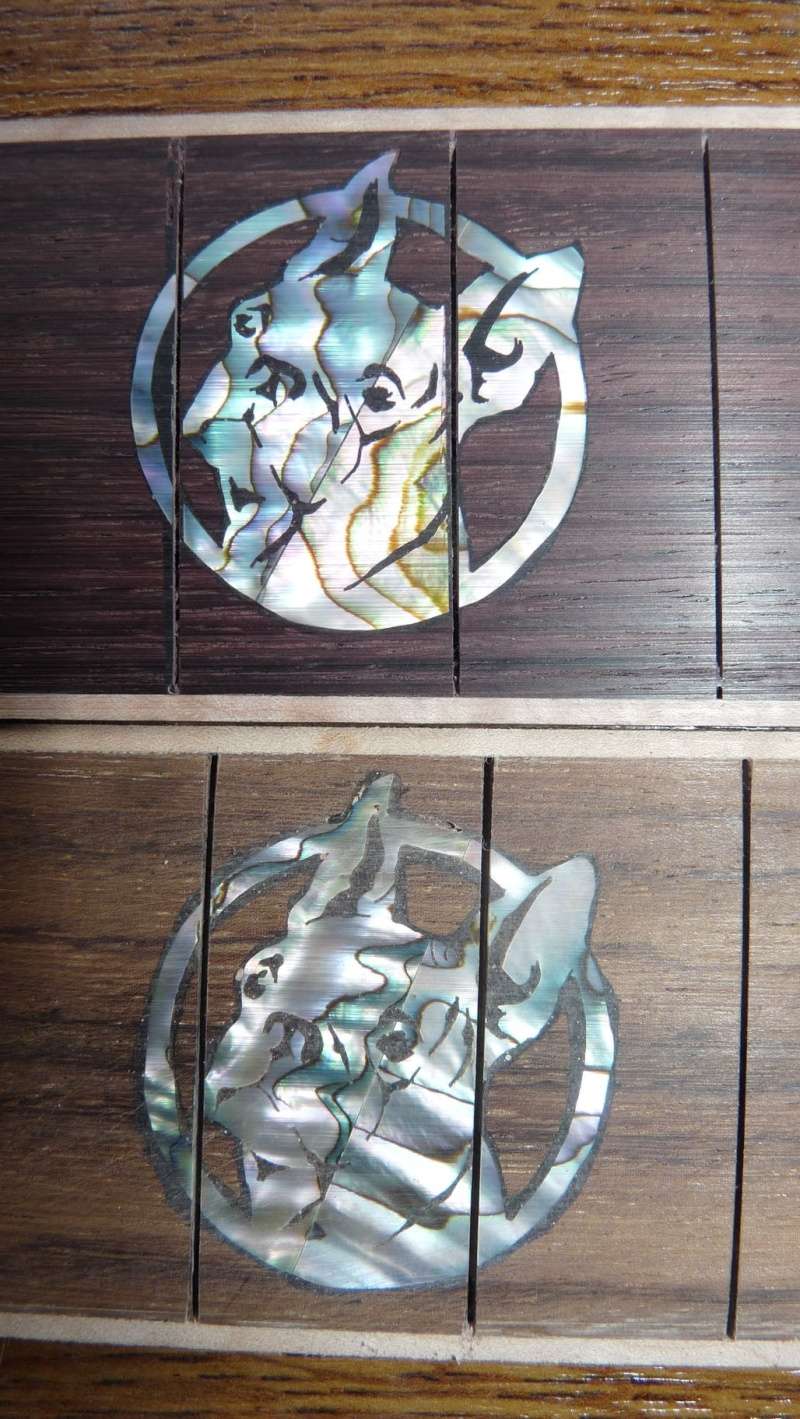

J'ai fait quelques progrès entre la première incrustation et la deuxième

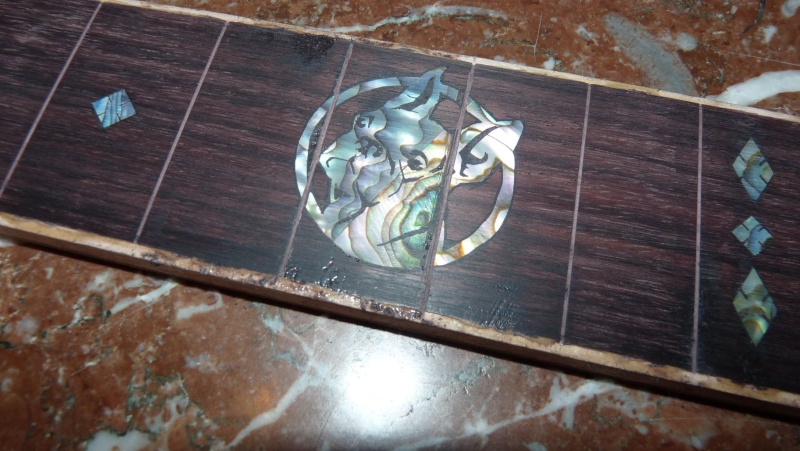

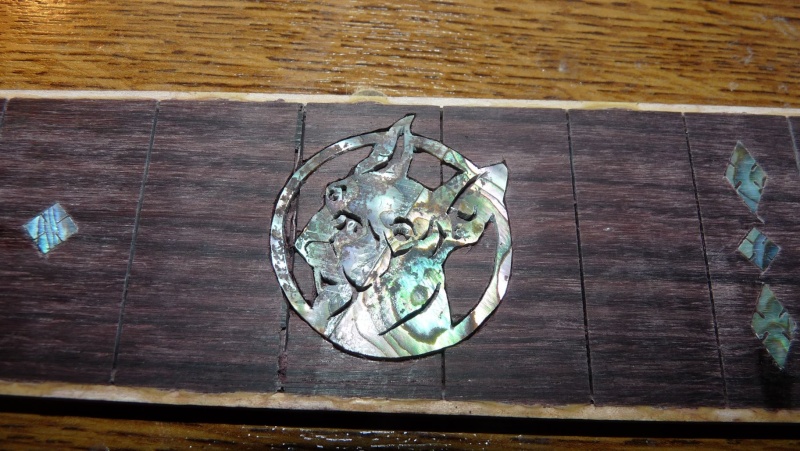

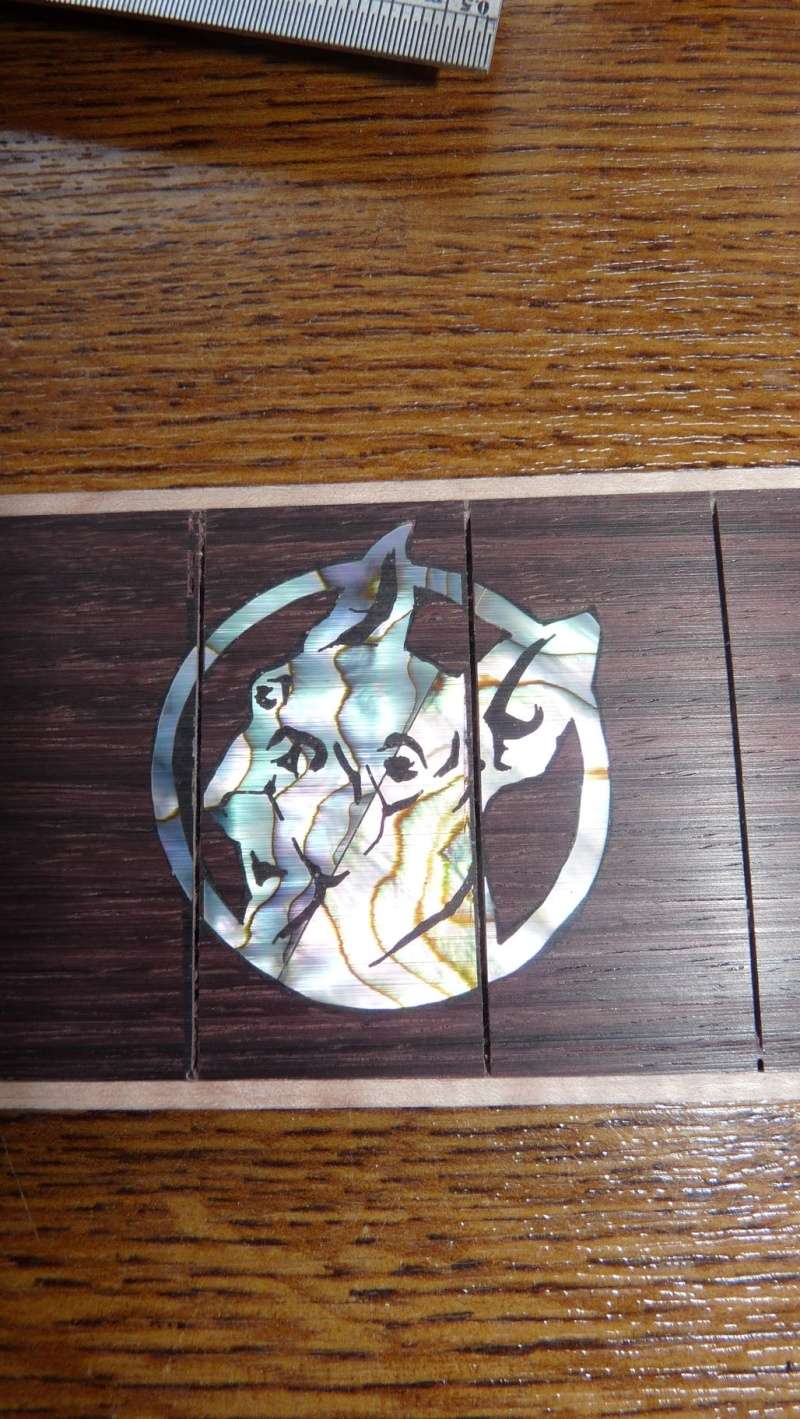

Détail du bouledogue

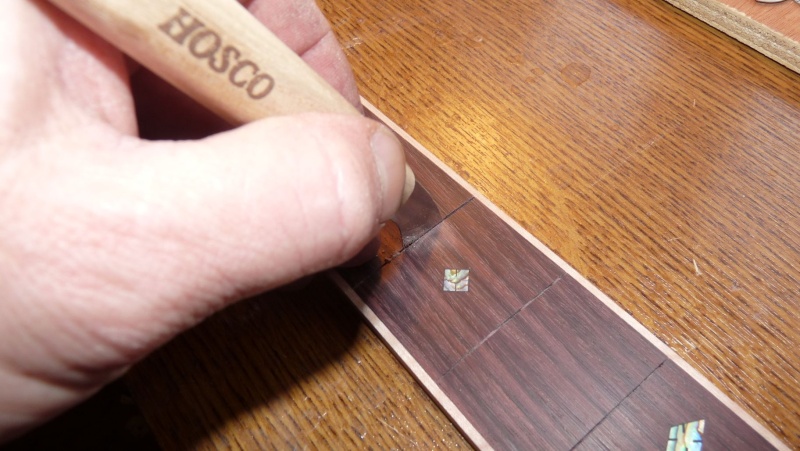

Ensuite j'ai nettoyé les rainures de frettes

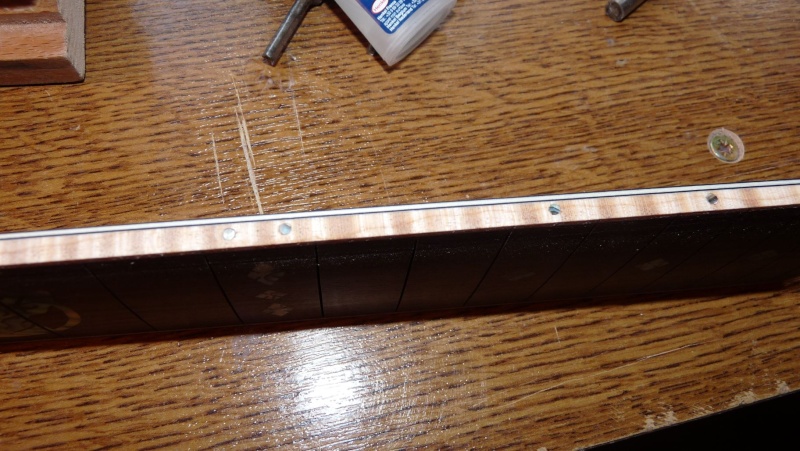

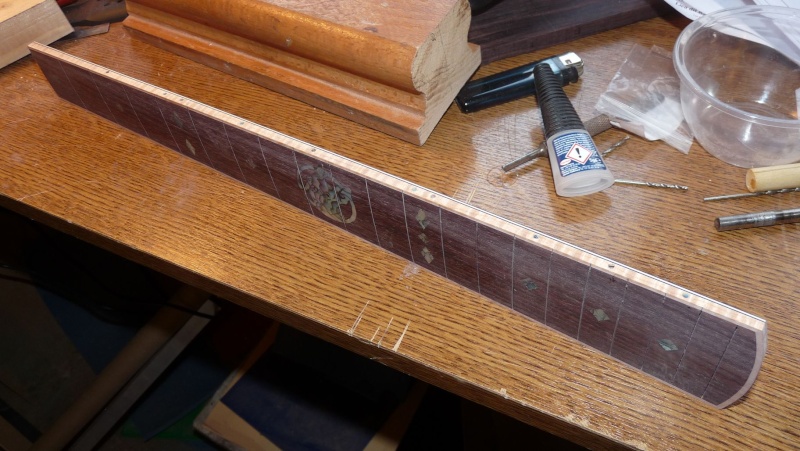

Puis j'ai tracé et pointé les trous de repères de bord de touche

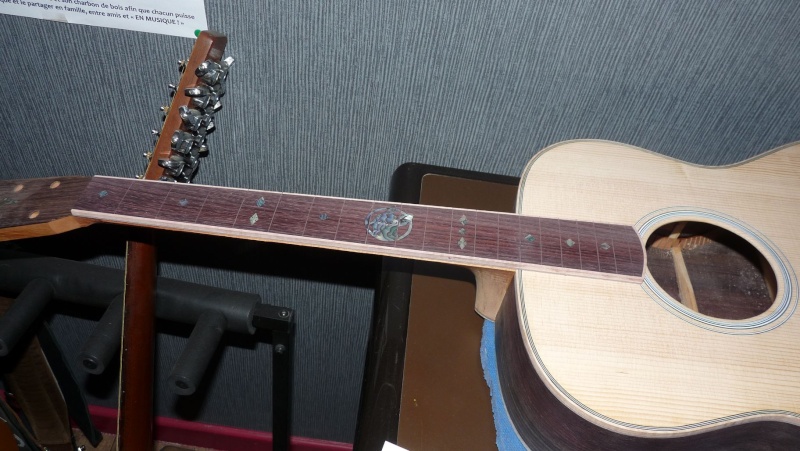

Et enfin un aperçu de ce que ça donnera une fois la touche collée (bientôt)

[MARCO973]

Rien à dire si ce n'est que c'est parfaitement réussi. La nacre fait un superbe contraste sur cette nouvelle touche, et la touche fait un beau contraste avec la table et bien assortie aux corps.
Bravo !!!

[remi]

En amélioration c'est certain

[Pat Vurden]

Merci

[Pat Vurden]

J'ai commencé à travailler sur le chevalet, du moins sur plan.
Je me suis inspiré du chevalet de la Jumbo de Carlos, mais je l'ai un peu affiné sur l'arrière.
J'ai d'abord calculé la compensation sur le site Stewmac pour un diapason de 25.5" (647,7 mm).

Je possède déjà le sillet que j'ai acheté compensé. Je l'ai redessiné sur Autocad, car il va me servir pour positionner le chevalet.

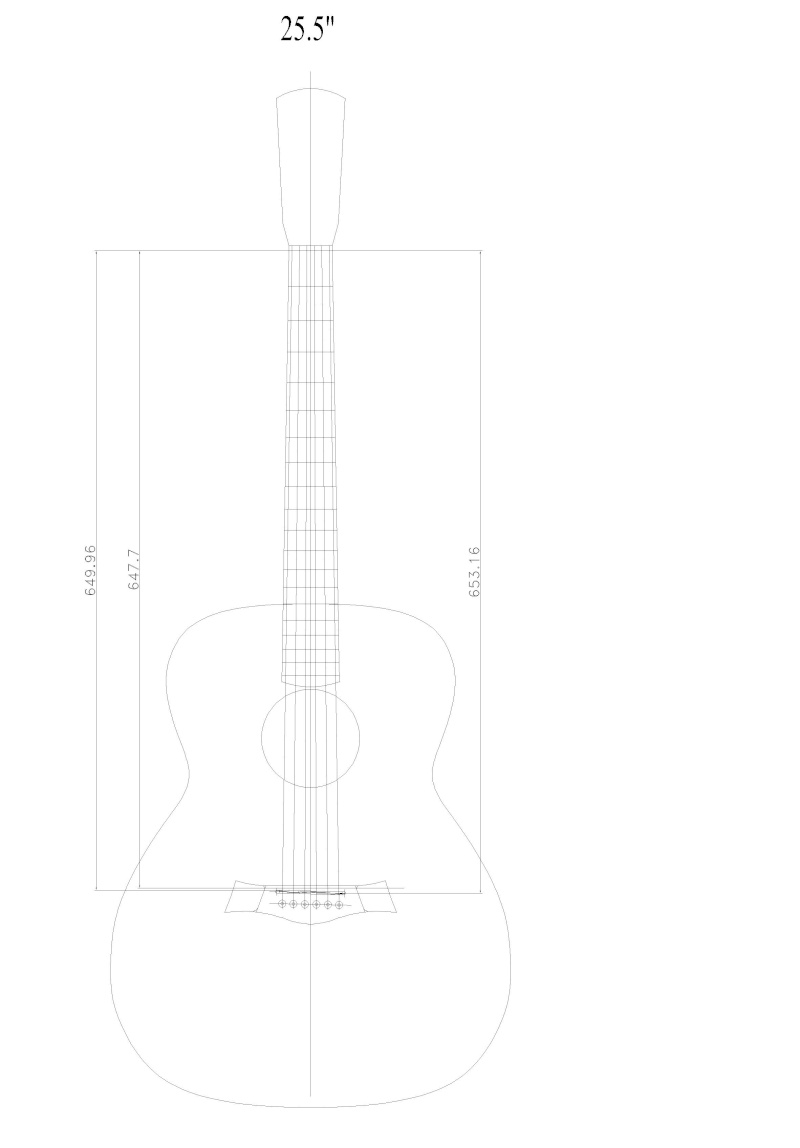

J'ai également dessiné la touche avec l'emplacement des frettes et des cordes pour pouvoir déterminer, en fonction des valeurs théoriques de compensation, l'angle du sillet.
Ca donne ça

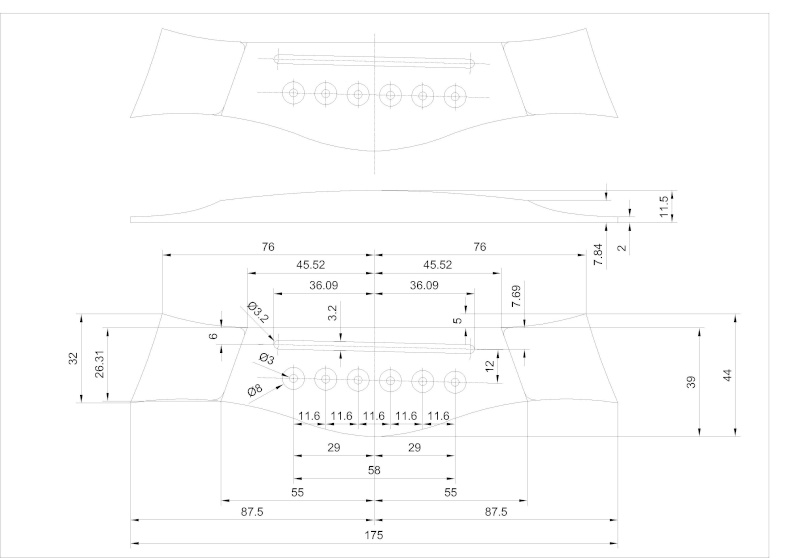

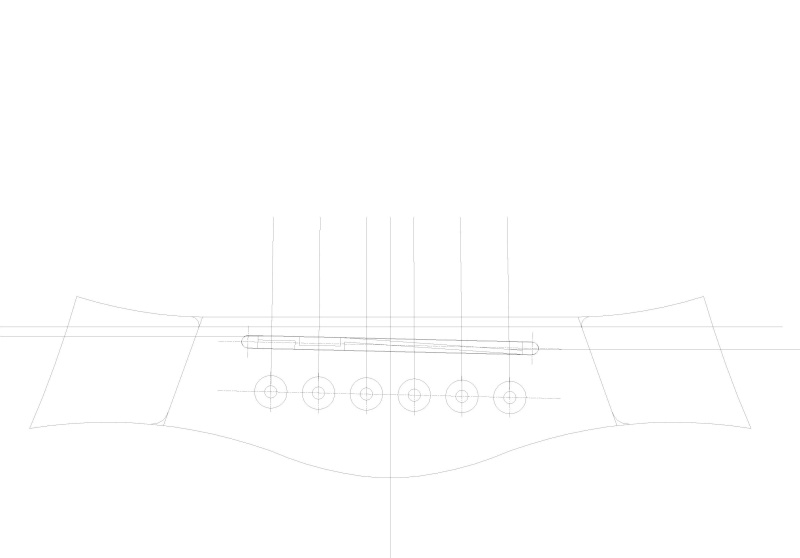

Et voici le plan du chevalet

[Pat Vurden]

Pour mon dernier jour de vacances (snif ), j'ai mis en place les repères de bord de touche...

Perçage




Et collage

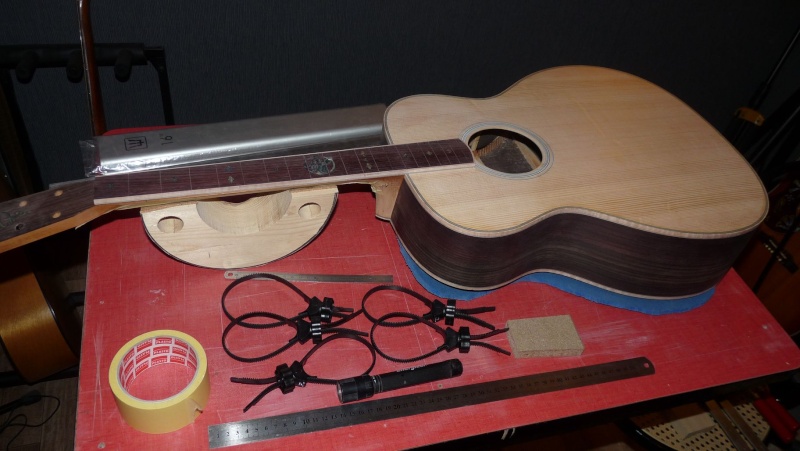

Ensuite j'ai préparé le manche en vue du collage de la touche...

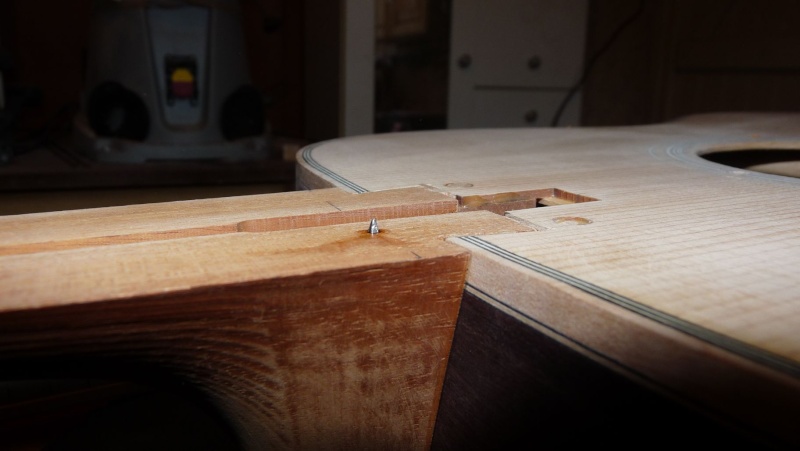

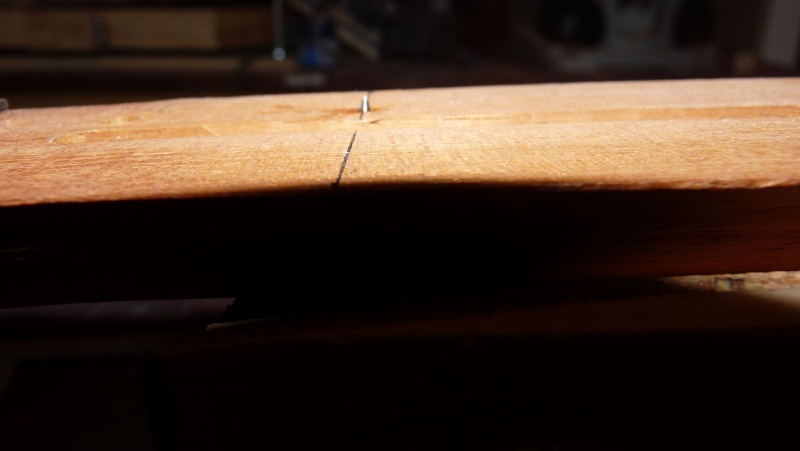

Pose de pointeurs réalisés avec une point de clou





L'alignement est parfait

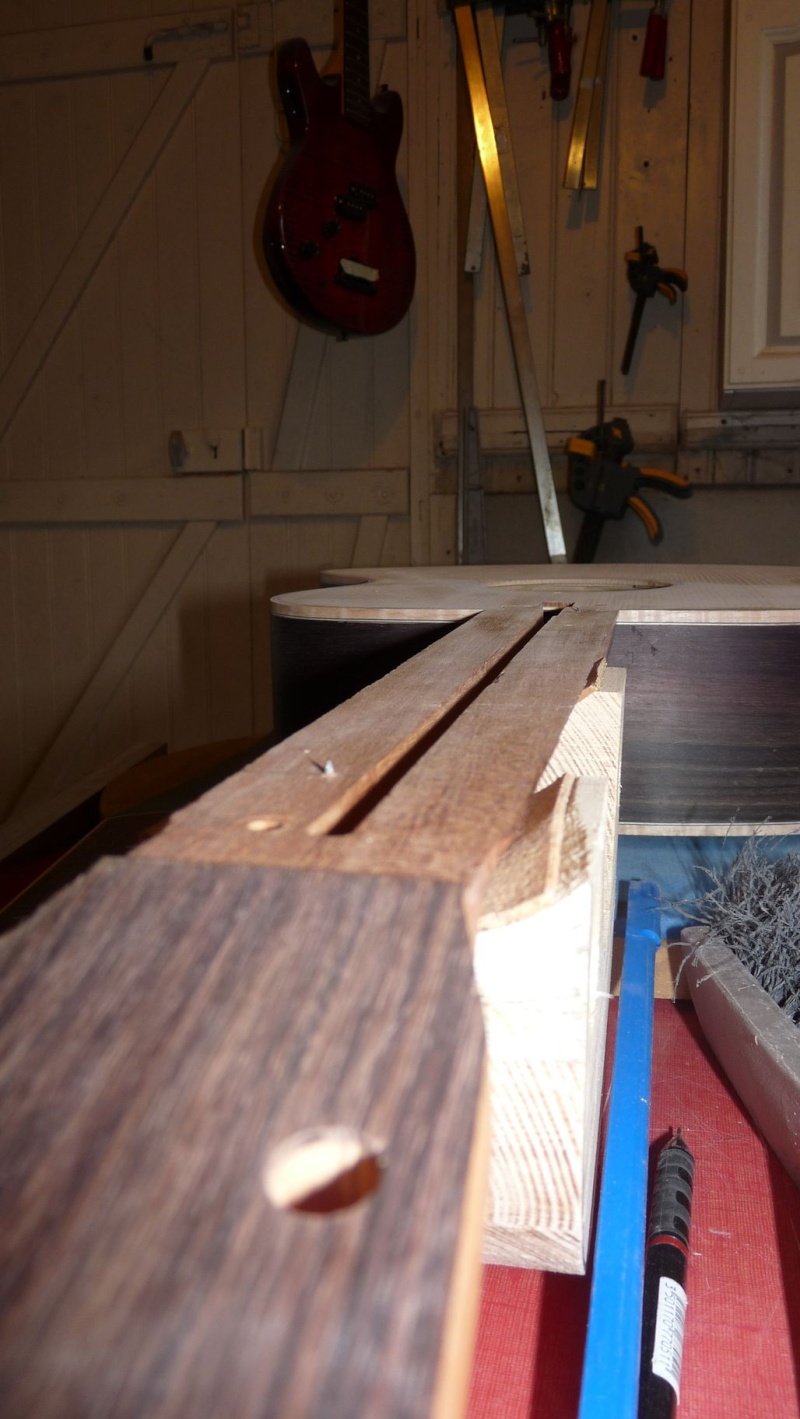

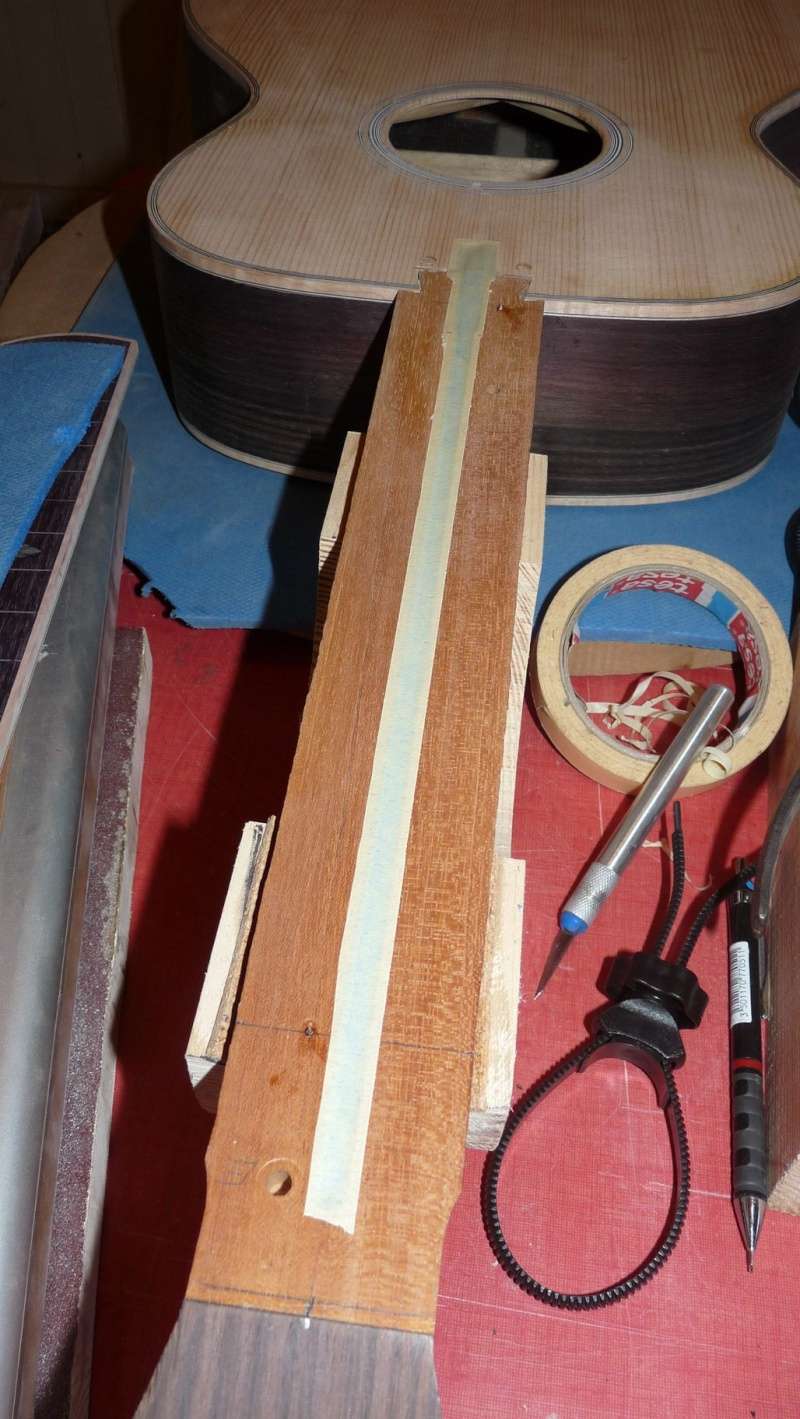

Puis j'ai mis en place la tige de réglage, et collé de l'adhésif pour empêcher la colle de pénétrer dans la rainure...



Et voilà, prochaine étape, collage de la touche

[Pat Vurden]

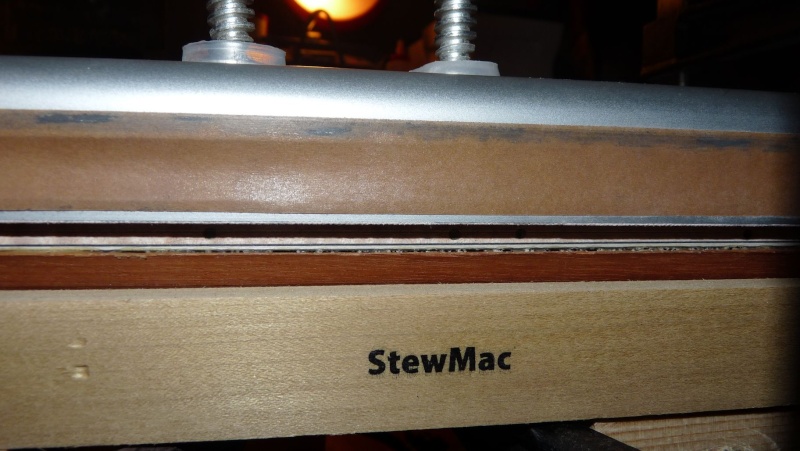

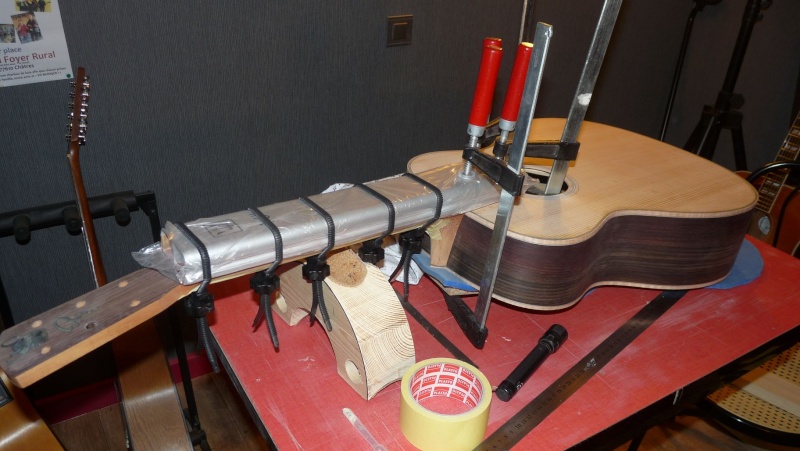

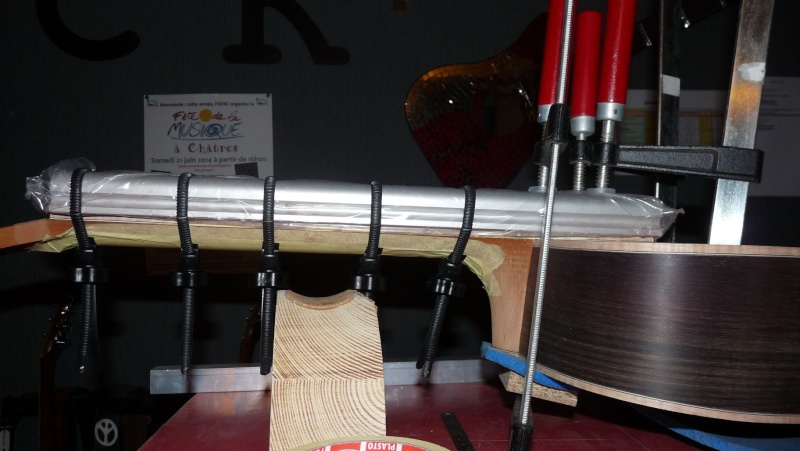

Collage de la touche

[Pat Vurden]

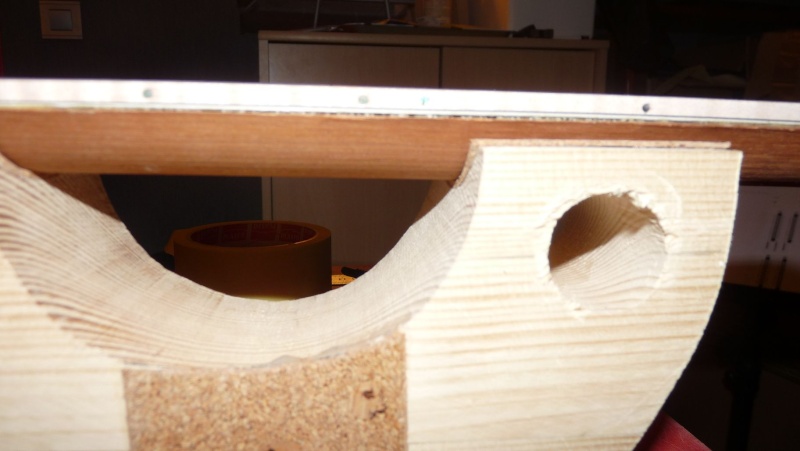

Bon... problème...

après retrait des serre-joints, ma touche ne plaque pas bien contre le manche sur un peu moins de 10 cm vers la 5ème case, d'un coté seulement... du coup elle est un peu bombée.
Je vais devoir rattraper ça. Est-ce que je peux ramollir la colle (titebond original) à la centrale vapeur, et remettre sous presse la zone qui pose problème ?
Avez-vous des conseils à me donner pour cette opération ?

[Mr Esteban]

Touche creusée au départ ? Même si la touche devrait épouser le profil du manche...

Système de serrage défaillant ? J'avoue que j'aurais plus confiance avec des serre-joints classiques et/ou des presses à cames.

Courage !

[Gazalain]

Ca vient certainement de ta méthode de serrage, pas très efficace à mon avis.

[Pat Vurden]

Je pense aussi que ça vient de là. J'ai utilisé ces serre-joints nylon parce que mon manche est déjà galbé, et j'ai mis la cale à radius au dessus de la touche pour ne pas abîmer les arêtes des filets. Ça ne devait pas être une bonne idée.
Maintenant il va falloir rattraper ça. J'ai un nettoyeur vapeur karcher .
Pensez vous que si je mets la touche sous serre-joints, et que je ramollisse la colle à la vapeur, ça va le faire ?

[Khalid]

Pensez vous que si je mets la touche sous serre-joints, et que je ramollisse la colle à la vapeur, ça va le faire ?

Pas d'idée solide à proposer. Par contre si la colle a bien pris, ça me parait hypothétique. La solution radicale, constructive mais chiante c'est de reprendre le tout: décoller et recoller, mais ça c'est facile à dire de loin. En tout cas courage pour mener à bien la chose.
