OM BdB Platane->Rencontre du 3e type

Ma Noun'che · Message par **Ma Noun'che** » ven. 27 août 2010, 21:59

quentinjazz a écrit :Wouh pinaise,

AH ! Quand même, v'là mon copal !!!

...

quentinjazz · Message par **quentinjazz** » ven. 27 août 2010, 22:04

franky a écrit :ca ne changera rien mais quelle est la hauteur des eclisses a chaque extremites?

je n'ai plus les côtes en tête, je ne retourne pas à l'atelier avant lundi matin.

tu parles de la hauteur des éclisses au niveau des deux blocs de caisse?

Micho · Message par **Micho** » ven. 27 août 2010, 22:05

Salut quentinjazz, Ca avance bien on dirait. Qu'est ce qu'elle va être jolie cette gratte, même avec ce problème de fond.
t'aura inventé l'OM version moins épaisse, un peu la flamenca des guitares folk. Ca va sonner!

quentinjazz · Message par **quentinjazz** » ven. 27 août 2010, 22:08

J'espère qu'elle sera réussie!
En tous cas je fais d'mon mieux, m'sieur!

Au niveau de l'épaisseur de caisse, ça joue sur le volume général de l'instrument, je suppose?

Micho · Message par **Micho** » ven. 27 août 2010, 22:13

Au niveau de l'épaisseur de caisse, ça joue sur le volume général de l'instrument, je suppose?

A priori on peu penser que le volume sera moins important, mais je ne suis pas sûr que cela soit aussi simple. Ma flamenca est assez plate, mais elle sonne comme le tonnerre.
Si la largeur des éclisses diminue l'intensité du son, alors il doit y avoir quelque chose qui compense.

franky · Message par **franky** » ven. 27 août 2010, 23:35

quentinjazz a écrit :
franky a écrit :ca ne changera rien mais quelle est la hauteur des eclisses a chaque extremites?
je n'ai plus les côtes en tête, je ne retourne pas à l'atelier avant lundi matin.
tu parles de la hauteur des éclisses au niveau des deux blocs de caisse?

oui c'est ca

quentinjazz · Message par **quentinjazz** » sam. 28 août 2010, 07:59

Je te les donnerai lundi.
En fait à 4h du mat' je me suis réveillé et je crois que j'ai compris mon erreur, j'ai mal visualisé les pentes droites à partir des hanches.
Du coup je pense que le scotch n'était pas collé bien droit et ça a plongé bizarrement.

Je mettrai une grande planche sur la caisse lundi afin d'évaluer précisément la situation et corriger le tir comme me l'a conseillé Birdie.

La nuit porte donc bien conseil, même si pour le coup c'est avec un peu de retard et des dégâts à réctifier

En fait, pour ne pas faire d'erreur, le mieux ce n'est pas de tracer le profil des éclisses alors que les éclisses sont encore plates?
Du coup une fois cintrées, les pentes sont vraiment droites et roule ma poule, non?

Birdie · Message par **Birdie** » sam. 28 août 2010, 08:15

Ne nous trompons pas, y'a pas de dégâts et le volume final sera le bon. En fait pour le moment,il est trop important.
Effectivement c'est au moment du tracé que l'erreur est survenue (c'est pour ça que je ne trace pas...).

franky · Message par **franky** » sam. 28 août 2010, 08:19

une fois la table collee j'ai pris les hauteurs a plusieurs endroits et en reliant avec le scotch ca a marche .au depart les eclisses etaient avec les 4 faces bien paralelles
http://img522.imageshack.us/i/p1000440m.jpg/

quentinjazz · Message par **quentinjazz** » sam. 28 août 2010, 09:01

franky a écrit :une fois la table collee j'ai pris les hauteurs a plusieurs endroits et en reliant avec le scotch ca a marche .au depart les eclisses etaient avec les 4 faces bien paralelles
http://img522.imageshack.us/i/p1000440m.jpg/

Ben moi aussi, mais avec moins de succès

Birdie a écrit :Ne nous trompons pas, y'a pas de dégâts et le volume final sera le bon

En fait le volume deviendrait différent si je devais toucher à la hauteur de mes deux blocs internes, si j'ai bien compris? vu que ça affinerait le haut et le bas de la caisse.

Birdie · Message par **Birdie** » sam. 28 août 2010, 09:39

Exact !

franky · Message par **franky** » sam. 28 août 2010, 09:57

alors rien de grave

quentinjazz · Message par **quentinjazz** » lun. 30 août 2010, 19:34

Here I come again!

Et content comme tout ce soir

Je suis retourné ce matin à l'atelier bien décidé à rectifier le tir avec les conseils de Birdie (merci encore).

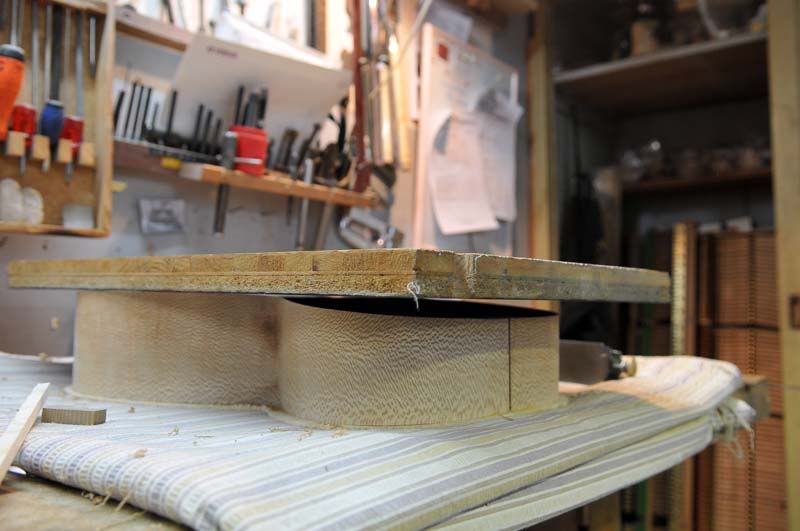

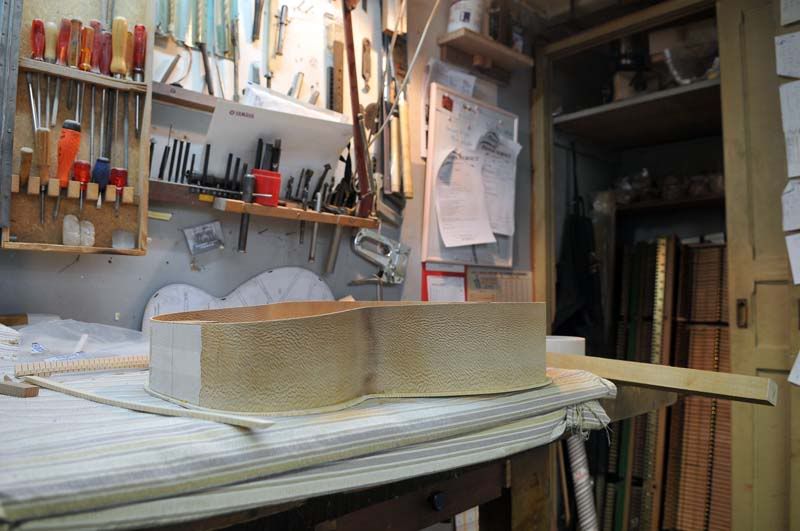

Je me suis donc aidé d'une grande planche carrée pour bien visualiser la planéité des éclisses de part et d'autre, et du fond pour donner le bon galbe:

Maintenant la pente est 100x mieux que vendredi

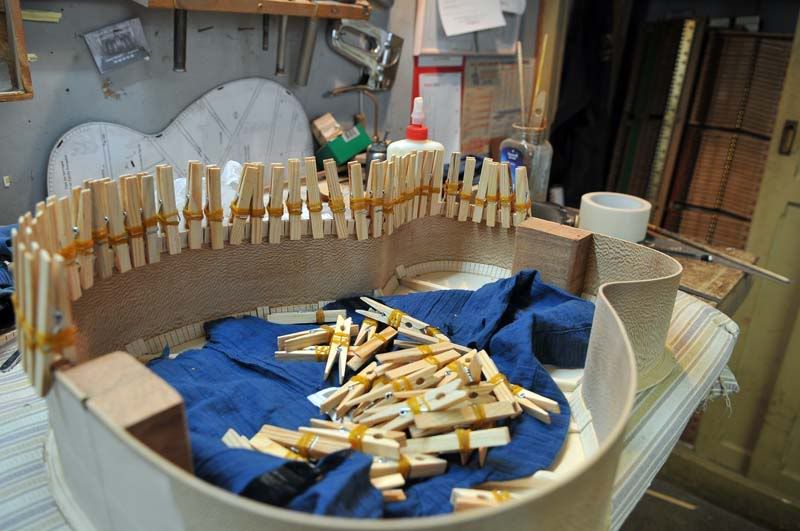

J'ai passé la barre à poncer puis collé les contre éclisses:

J'ai aussi posé les renforts d'éclisses:

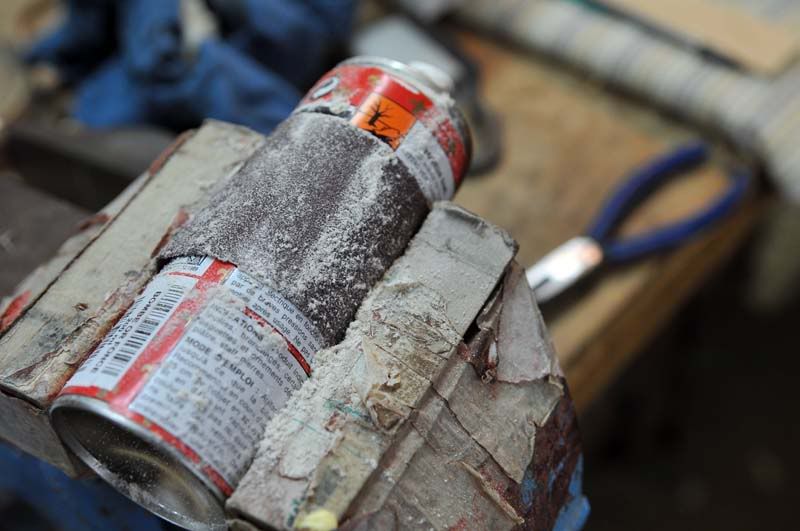

et pour faire l'incurvation (par exemple sur les baguettes au niveau des hanches), j'ai utilisé ce procédé qui a super bien marché

:

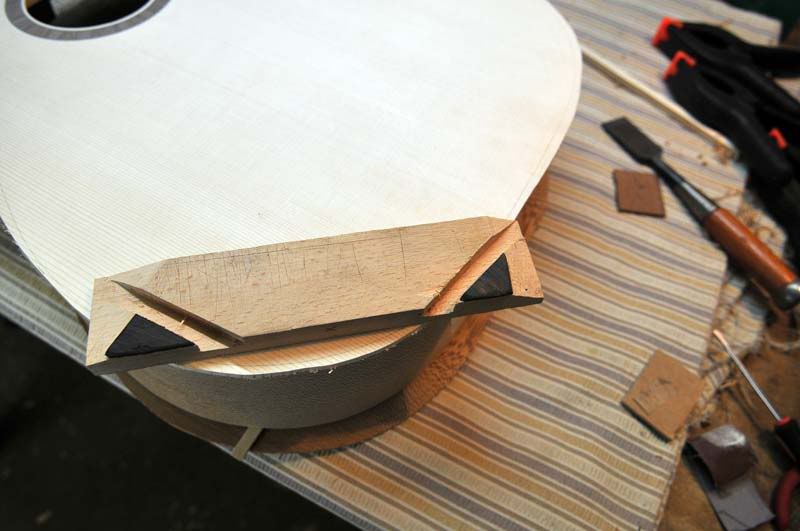

J'ai aussi fait la cale pour coller le chevalet, selon la méthode de Cumpiano (surtout bien garder les chutes en forme de triange

)

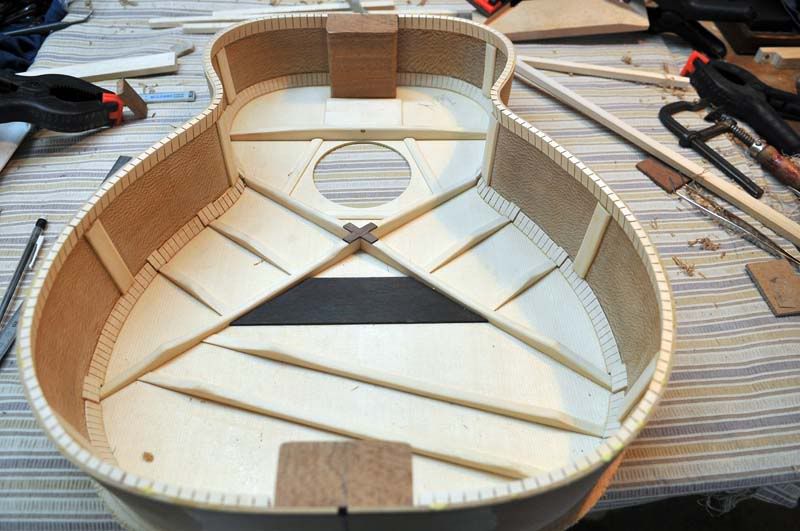

Après ça une fois les contre éclisses bien sèches, j'ai aplani le tout au ciseau à bois et cale à poncer longue, et j'ai commencé l'incrustation du barrage du fond.
Pour faire les relevés de positions, j'ai utilisé un poids mis sur le fond, comme ça peu de chances que ça bouge.

La procédure s'est bien déroulée, mais je regrette une chose: j'ai mieux réussi l'opération sur les barres des grands lobes. Ca aurait été mieux l'inverse, vu que les barres 1 et 2 sont fort visibles par la rosace..
Non en fait le mieux ça aurait été de tout réussir nickel, mais je suis quand même plutôt satisfait, le fond de bougeait pas d'un poil une fois le process terminé.

Mais j'ai quand même eu deux problèmes d'un coup à résoudre!

Je me suis rendu compte que j'avais positionné le renfort de fond un peu trop loin du bord supérieur, donc un jour était visible entre le bloc supérieur et le renfort quand le fond était mis en contact avec la caisse.
Autre problème qui me gênait davantage:
Mon bloc supérieur n'épousait pas bien la forme du fond à cet endroit là, il y avait un jour aussi à ce niveau là.
En fait il était en contact sur une moitié de sa dimension seulement, devant les contre éclisses quoi (c'est dur à expliquer

).

Du coup j'ai décidé de résoudre les deux problèmes en même temps:

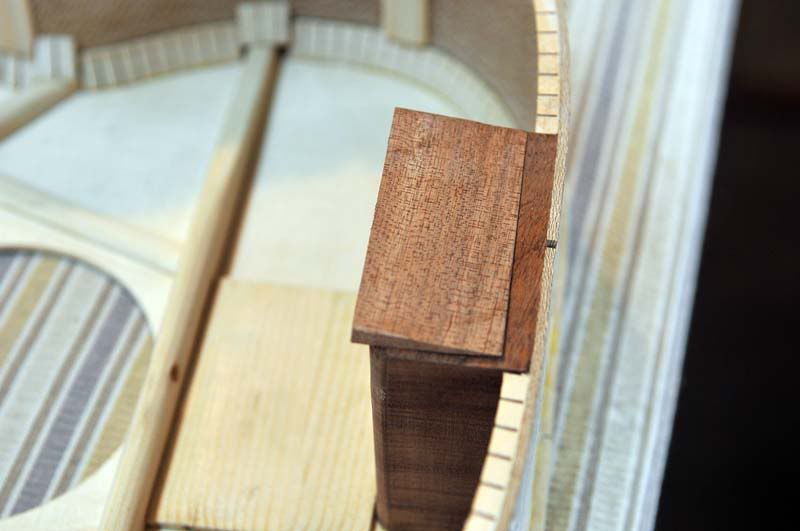

J'ai façonné un ajout sur le bloc qui fait une pente, afin que la courbe du fond soit posée sur toute la surface du bloc, et non juste sur une partie.
Et aussi ce renfort dépasse du bloc pour faire contact avec le renfort de fond, et enlever ce jour disgracieux:

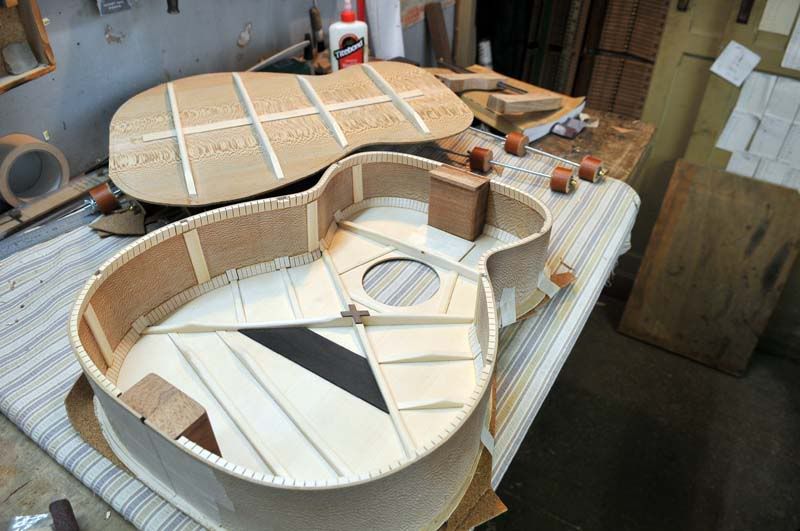

Et là seulement, le fond était prêt à coller!

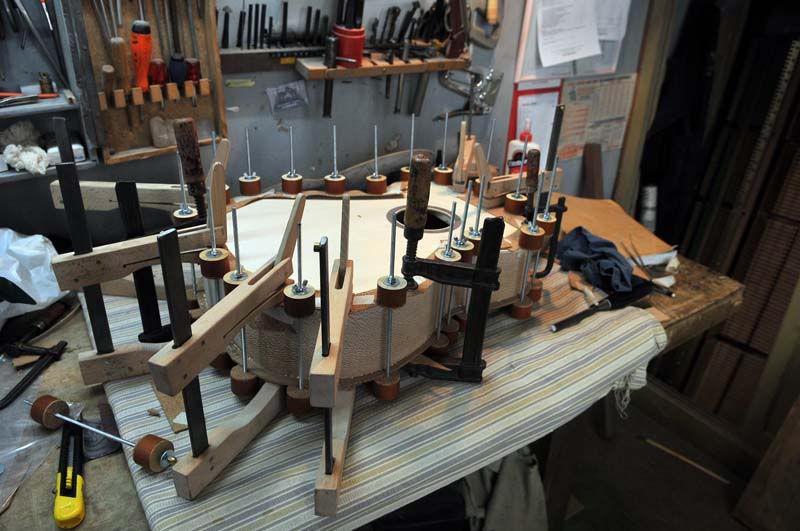

Avec moult patience et force presses

Je m'étais dit "Rah, ça serait bien d'avoir fermé la caisse avant de reprendre le travail", du coup j'ai plutôt tenu mon planning, sans avoir l'impression d'avoir speedé ou grillé des étapes.

Et maintenant les vacances sont finies le projet va prendre un rythme un peu plus lent.
Lentement mais sûrement!

Stay tuned!

franky · Message par **franky** » lun. 30 août 2010, 19:59

super la boite est fermee
bravo et beau boulot

Didier29 · Message par **Didier29** » lun. 30 août 2010, 20:10

Salut Quentin, on peut dire que tu en as mis un coup ! Sympa les photos
